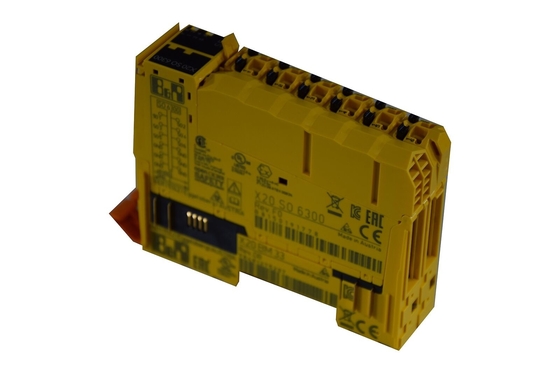

Name: Salidas de Digitaces seguras del módulo 6 del SISTEMA entrada-salida del PLC de X20SO6300 B&R X20 con 0,2 A
Brand: Joyoung International Trading Co.,Ltd
SKU: X20SO6300
Price: 4,690.00 USD
Availability: InStock

Inicio Productos Plc de la automatización de B&R

Salidas de Digitaces seguras del módulo 6 del SISTEMA entrada-salida del PLC de X20SO6300 B&R X20 con 0,2 A

Datos del producto:

Lugar de origen:	AUSTRIA
Nombre de la marca:	B&R
Certificación:	COC
Número de modelo:	X20SO6300

Pago y Envío Términos:

Cantidad de orden mínima:	1EA
Precio:	USD
Tiempo de entrega:	3-5 días
Condiciones de pago:	T/T
Capacidad de la fuente:	10EA

Contacto

Descripción detallada del producto

Nombre de producto:	B&R	Modelo del producto:	X20SO6300
Tipo de producto:	Módulo de la entrada-salida	Entrada-salida interna:	1,4 W
gama del voltaje:	24 VDC -15%/el +20%	Garantía:	1 año
Resaltar:	PLC DE X20SO6300 B&R X20 , PLC de 0.2A B&R X20 , Módulo de la entrada-salida del Plc de la automatización de B&R

Salidas de Digitaces seguras del módulo 6 del SISTEMA entrada-salida del PLC de X20SO6300 B&R X20 con 0,2 A

NÚMERO MATERIAL:

X20SO6300

DESCRIPCIÓN:

6 salidas digitales seguras con 0,2 A
Circuito de la fuente
Tipo B de la salida
Protección integrada de la salida

Este módulo se equipa de 6 salidas digitales seguras. La corriente de salida nominal es 0,2 A.

El módulo se puede utilizar para controlar los actuadores en usos relativos a la seguridad hasta PL e o SIL 3.

Las salidas se diseñan usando tecnología de semiconductor de modo que las características relativas a la seguridad no dependan del número de ciclos de funcionamiento. “La variante del alto-lado del alto-lado” (el tipo de la salida B) se requiere para los actuadores con potencial de la referencia (e.g. permitir entradas en los inversores de la frecuencia). Es importante observar los avisos especiales para el cableado en este caso. Los canales de salida digital seguros proporcionan la protección contra recomienzo automático cuando ocurren los errores de la red.

Este módulo se diseña para los bloques de terminales del perno X20 12.

Breve descripción

Módulo de la entrada-salida	6 tipo seguro salidas digitales de B1, 24 VDC, 0,2 A, OSSD <10>

Información general

Código de identificación de B&R	0xB815
Requisitos de sistema
Estudio de la automatización	3.0.81.15 o más adelante
Tiempo de ejecución de la automatización	3,00 o más adelante
SafeDESIGNER	2,70 o más adelante
Lanzamiento de la seguridad	1,2 o más adelante
paquete de la tecnología del mapp	seguridad 5.7.0 del mapp o más adelante
Indicadores de situación	Función de la entrada-salida por el canal, estado de funcionamiento, situación del módulo
Diagnósticos
Funcionamiento/error del módulo	Sí, usando indicador de situación del LED y software
Salidas	Sí, usando indicador de situación del LED y software
Modo del apagón
Alcance	Módulo
Función	Función del módulo
Modo independiente	No
Duración de ciclo máxima de la entrada-salida	1 ms
Consumo de energía
Autobús	0,32 W
Entrada-salida interna	1,4 W
Disipación de poder adicional causada por los actuadores (resistentes) [W]	1,128
Aislamiento eléctrico
Canal - autobús	Sí
Canal - canal	No
Certificaciones
CE	Sí
Seguridad funcional	cULus FSPC E361559 Energía y sistemas industriales Certificado para la seguridad funcional 1998:2013 DE LA UL DEL ANSI
Seguridad funcional	61508:2010 DEL IEC, SIL 3 62061:2013 DEL EN, SIL 3 13849-1:2015 del EN ISO, gato. 4/PL e 61511:2004 DEL IEC, SIL 3
Seguridad funcional	50156-1:2004 del EN
ATEX	Zona 2, II 3G ex cromatografía gaseosa del nA nC IIA T5 IP20, TA (véase el manual del usuario X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Equipo industrial del control
HazLoc	cCSAus 244665 Equipo del control de proceso para las ubicaciones peligrosas Clase I, división 2, grupos ABCD, T5
DNV	En la preparación
EAC	Sí
Kc	Sí

Características de seguridad

13849-1:2015 DEL EN ISO
Categoría	Gato. 3 si parámetro “neutralización OSSD = sí - advirtiendo”, Gato. 4 si parámetro “neutralización OSSD = no”
PL	PL d si parámetro “neutralización OSSD = sí - advirtiendo”, PL e si parámetro “neutralización OSSD = no”
DC	>el 60% si parámetro “neutralización OSSD = sí - advirtiendo”, el >94% si parámetro “neutralización OSSD = no”
MTTFD	2500 años
Tiempo de misión	20 años máximos
61508:2010 del IEC, 61511:2004 del IEC, 62061:2013 del EN
CL DE SIL	SIL 2 si parámetro “neutralización OSSD = sí - advirtiendo”, SIL 3 si parámetro “neutralización OSSD = no”
SFF	>el 60% si parámetro “neutralización OSSD = sí - advirtiendo”, el >90% si parámetro “neutralización OSSD = no”
PFH/PFHd
Por el canal	<1>-10
openSAFETY atado con alambre	Insignificante
radio del openSAFETY	<1>Número de -14* de paquetes del openSAFETY por hora
PFD	<2>-5
Intervalo de la prueba de prueba (pinta)	20 años

Fuente de alimentación de la entrada-salida

Voltaje nominal	24 VDC
Gama del voltaje	24 VDC -15%/el +20%
Protección integrada	Protección reversa de la polaridad

Salidas digitales seguras

Cantidad	6
Variante	FET, 2x transferencia positiva, tipo B1, nivel de salida legible
Voltaje nominal	24 VDC
Corriente de salida nominal	0,2 A
Corriente nominal total	1,2 A
Protección de la salida	Vea la sección “comportamiento actual de la avalancha para los canales de salida”.
Voltaje de frenado al cambiar de cargas inductivas	Máximo 45 VDC
Tiempo de detección de error	1 s
Voltaje del aislamiento entre el canal y el autobús	500 VEFF
Corriente máxima del cortocircuito	Vea la sección “comportamiento actual de la avalancha para los canales de salida”.
Salida actual cuando se apaga la salida	<100>
RDS (encendido)	4,7 Ω
Voltaje que cambia	Fuente de alimentación de la entrada-salida menos la caída de voltaje debido a RDS (encendido)
Frecuencia que cambia máxima	Vea la sección “comportamiento actual de la avalancha para los canales de salida”.
Longitud del pulso de la prueba	Máximo 10 µs
Carga capacitiva del máximo	100 N-F

Actual en la pérdida de tierra

YoSALIDA	<100>
YoTierra	<70 mA="">

Condiciones de funcionamiento

Montaje de la orientación
Horizontal	Sí
Vertical	Sí
Elevación de la instalación sobre nivel del mar	0 a 2000 m, ninguna limitación
Grado de protección por EN 60529	IP20

Condiciones ambiente

Temperatura
Operación
Orientación de montaje horizontal	0 a 60°C
Orientación de montaje vertical	0 a 50°C
El reducir la capacidad normal	Vea la sección el “reducir la capacidad normal”.
Almacenamiento	-40 a 85°C
Transporte	-40 a 85°C
Humedad relativa
Operación	5 al 95%, sin condensación
Almacenamiento	5 al 95%, sin condensación
Transporte	5 al 95%, sin condensación

Propiedades mecánicas

Nota	El orden 1x seguridad-cerró el bloque de terminales por separado. El orden 1x seguridad-cerró el módulo del autobús por separado.
Echada	25+0.2mm
