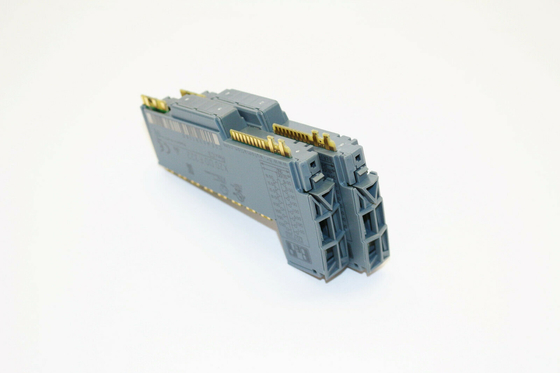

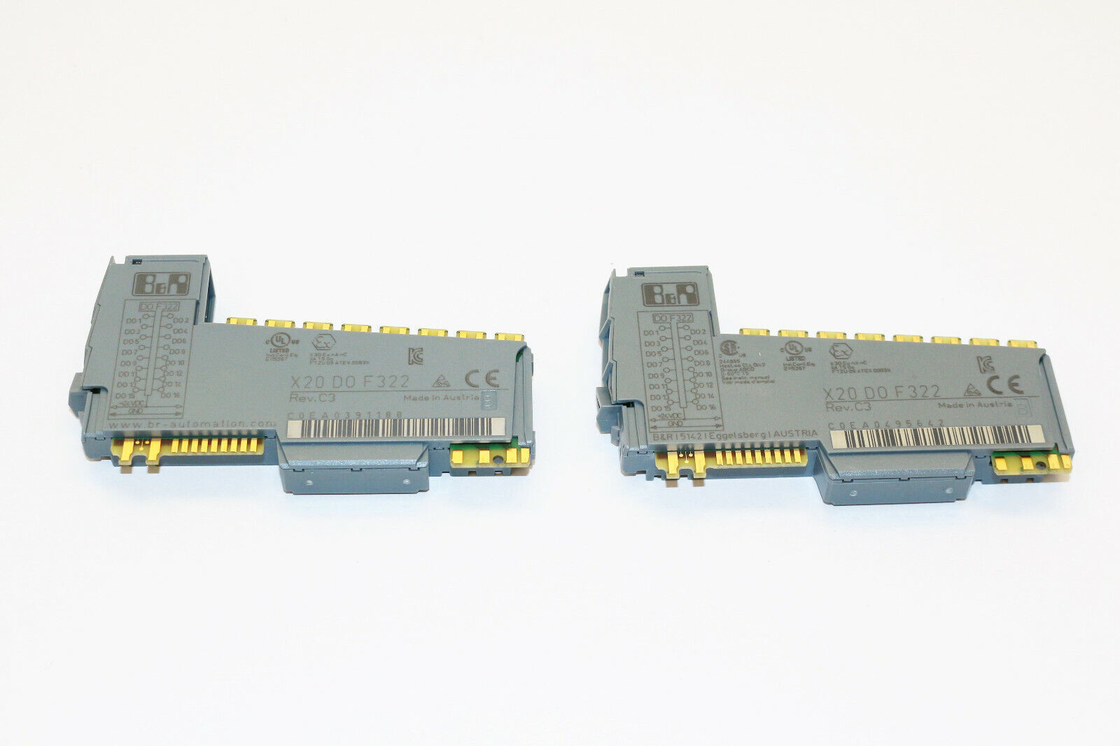

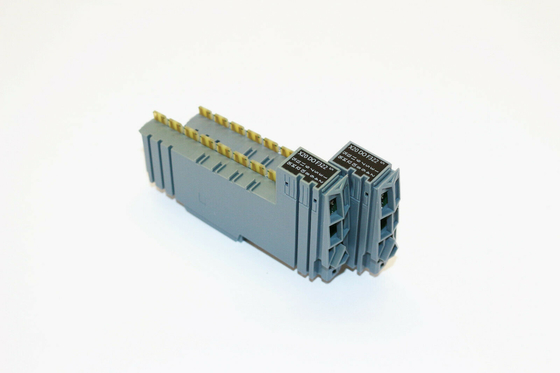

Salidas de Digitaces del módulo 16 del SISTEMA entrada-salida del PLC de X20DOF322 B&R X20 24 VDC para las conexiones de 1 alambre

Salidas de Digitaces del módulo 16 del SISTEMA entrada-salida del PLC de X20DOF322 B&R X20 24 VDC para las conexiones de 1 alambre

  • Salidas de Digitaces del módulo 16 del SISTEMA entrada-salida del PLC de X20DOF322 B&R X20 24 VDC para las conexiones de 1 alambre
  • Salidas de Digitaces del módulo 16 del SISTEMA entrada-salida del PLC de X20DOF322 B&R X20 24 VDC para las conexiones de 1 alambre
  • Salidas de Digitaces del módulo 16 del SISTEMA entrada-salida del PLC de X20DOF322 B&R X20 24 VDC para las conexiones de 1 alambre
Salidas de Digitaces del módulo 16 del SISTEMA entrada-salida del PLC de X20DOF322 B&R X20 24 VDC para las conexiones de 1 alambre
Datos del producto:
Lugar de origen: AUSTRIA
Nombre de la marca: B&R
Certificación: COC
Número de modelo: X20DOF322
Pago y Envío Términos:
Cantidad de orden mínima: 1EA
Precio: USD
Tiempo de entrega: 3-5 días
Condiciones de pago: T/T
Capacidad de la fuente: 10EA
Contacto
Descripción detallada del producto
Nombre de producto: B&R Modelo del producto: X20DOF322
Tipo de producto: Módulo de la entrada-salida Código de identificación: 0xC0EA
Voltaje entrado: 24 VDC -15%/el +20% Garantía: 1 año
Resaltar:

PLC DE X20DOF322 B&R X20

,

Módulo del SISTEMA entrada-salida del PLC de B&R X20

,

16 Plc de la automatización de las salidas de Digitaces B&R

Salidas de Digitaces del módulo 16 del SISTEMA entrada-salida del PLC de X20DOF322 B&R X20 24 VDC para las conexiones 1-Wire

NÚMERO MATERIAL:
X20DOF322
DESCRIPCIÓN:
  • 16 salidas digitales
  • Conexión de la fuente
  • conexiones 1-wire
  • Protección integrada de la salida

El módulo se equipa de 16 salidas para las conexiones de 1 alambre. El módulo se diseña para el cableado de la salida de la fuente.


Breve descripción
Módulo de la entrada-salida 16 salidas digitales 24 VDC para las conexiones de 1 alambre
Información general
Código de identificación de B&R 0xC0EA
Indicadores de situación Función de la entrada-salida por el canal, estado de funcionamiento, situación del módulo
Diagnósticos
Funcionamiento/error del módulo Sí, usando indicador de situación del LED y software
Salidas Sí, usando el indicador de situación del LED y el software (estado de error de salida)
Consumo de energía
Autobús 0,28 W
Entrada-salida interna 0,95 W
Disipación de poder adicional causada por los actuadores (resistentes) [W] +0,56 W
Certificaciones
CE
UKCA
ATEX Zona 2, II 3G ex cromatografía gaseosa del nA nC IIA T5
IP20, TA (véase el manual del usuario X20)
FTZÚ 09 ATEX 0083X
UL cULus E115267
Equipo industrial del control
HazLoc cCSAus 244665
Equipo del control de proceso
para las ubicaciones peligrosas
Clase I, división 2, grupos ABCD, T5
DNV Temperatura: B (0 - 55°C)
Humedad: B (hasta 100%)
Vibración: B (4 g)
EMC: B (puente y cubierta abierta)
LR ENV1
KR
ABS
EAC
Kc
Salidas de Digitaces
Variante FET de la Actual-compra de componentes
Voltaje nominal 24 VDC
Voltaje que cambia 24 VDC -15%/el +20%
Corriente de salida nominal 0,5 A
Corriente nominal total 8 A
Tipo de conexión conexiones 1-wire
Circuito de salida Fuente
Protección de la salida Cierre termal en caso de sobreintensidad de corriente o cortocircuito (véase el valor la “corriente máxima del cortocircuito”)
Diodo despreocupado interno para cambiar cargas inductivas (véase la sección las “cargas inductivas que cambian”)
Situación de diagnóstico Supervisión de la salida con retraso de 10 ms
Salida actual cuando se apaga la salida µA 5
RDS (encendido) mΩ 140
Corriente máxima del cortocircuito <3 A="">
Interruptor-en caso de cierre de la sobrecarga o de cierre del cortocircuito Ms aproximadamente 10 (depende de la temperatura del módulo)
Retraso que cambia
0 → 1 <300>
1 → 0 <300>
Frecuencia que cambia
Carga resistente Máximo 500 herzios
Carga inductiva Vea la sección “cargas inductivas que cambian”.
Voltaje de frenado al cambiar de cargas inductivas Tipo. 45 VDC
Voltaje del aislamiento entre el canal y el autobús 500 VEFF
Propiedades eléctricas
Aislamiento eléctrico Canal aislado del autobús
Canal no aislado de fuente del canal y de alimentación de la entrada-salida
Condiciones de funcionamiento
Montaje de la orientación
Horizontal
Vertical
Elevación de la instalación sobre nivel del mar
0 a 2000 m Ninguna limitación
>2000 m Reducción de la temperatura ambiente por 0.5°C por 100 m
Grado de protección por EN 60529 IP20
Condiciones ambiente
Temperatura
Operación
Orientación de montaje horizontal -25 a 60°C
Orientación de montaje vertical -25 a 50°C
El reducir la capacidad normal Vea la sección el “reducir la capacidad normal”.
Almacenamiento -40 a 85°C
Transporte -40 a 85°C
Humedad relativa
Operación 5 al 95%, sin condensación
Almacenamiento 5 al 95%, sin condensación
Transporte 5 al 95%, sin condensación
Propiedades mecánicas
Nota Bloque de terminales X20TB1F del orden 1x por separado.
Módulo X20BM11 del autobús del orden 1x por separado.
Echada 12,5+0.2mm

Salidas de Digitaces del módulo 16 del SISTEMA entrada-salida del PLC de X20DOF322 B&R X20 24 VDC para las conexiones de 1 alambre 0
