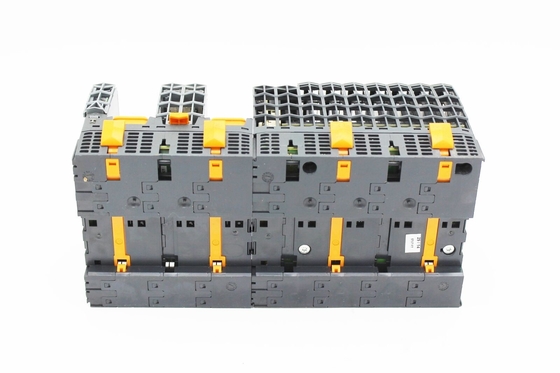

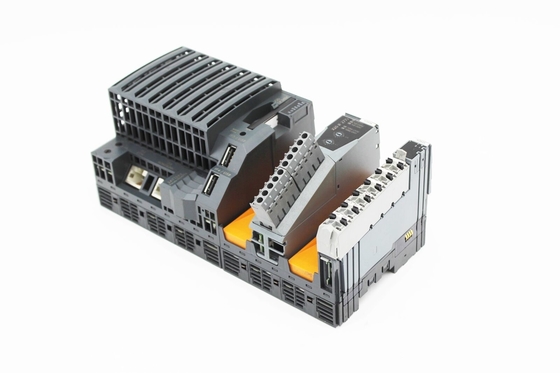

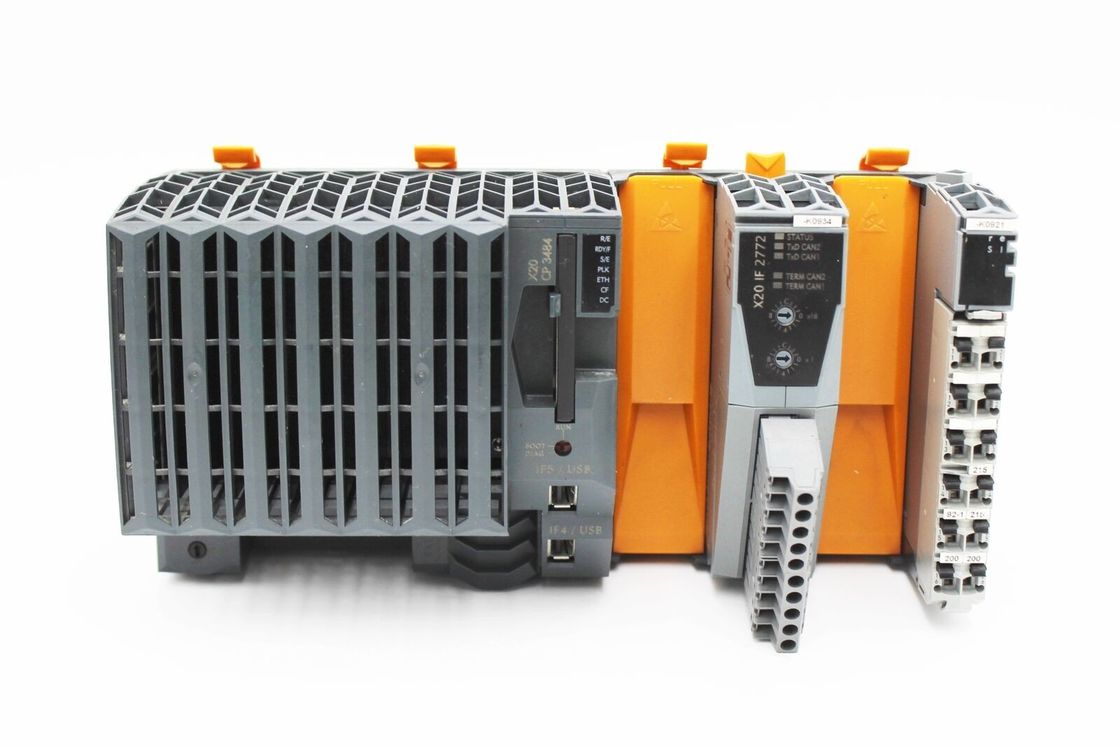

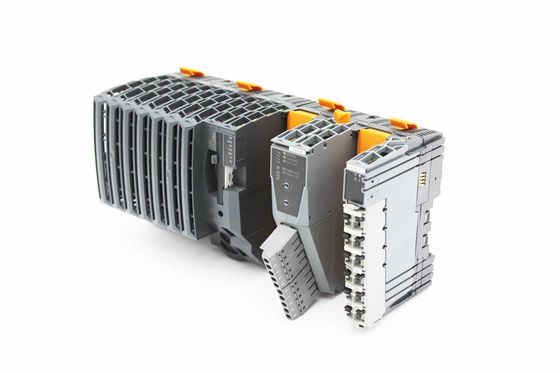

Funcionamiento de Intel Celeron 266 del MÓDULO de la CPU del SISTEMA PLC de X20CP3484 B&R X20 con el procesador adicional de la entrada-salida

Datos del producto:

Lugar de origen:	AUSTRIA
Nombre de la marca:	B&R
Certificación:	COC
Número de modelo:	X20CP3484

Pago y Envío Términos:

Cantidad de orden mínima:	1EA
Precio:	USD
Detalles de empaquetado:	Original
Tiempo de entrega:	3-5 días
Condiciones de pago:	T/T
Capacidad de la fuente:	10EA

Contacto

Descripción detallada del producto

Nombre de producto:	B&R	Modelo del producto:	X20CP3484
Tipo de producto:	Módulo de la CPU	Código de identificación:	0x23A6
Entrada-salida interna:	0,6 W	Voltaje entrado:	24 VDC -15%/el +20%
Dimensiones:	2009985 milímetro	Garantía:	1 año
Resaltar:	MÓDULO DE LA CPU DEL SISTEMA PLC DE B&R X20 , X20CP3484 B&R , MÓDULO DE LA CPU DEL PLC DE B&R X20

Funcionamiento de Intel Celeron 266 del MÓDULO de la CPU del SISTEMA PLC de X20CP3484 B&R X20 con el procesador adicional de la entrada-salida

NÚMERO MATERIAL:

X20CP3484

DESCRIPCIÓN:

Funcionamiento de Intel Celeron 266 con el procesador adicional de la entrada-salida
Ethernet, POWERLINK y USB a bordo de
3 ranuras para la extensión modular del interfaz
CompactFlash como memoria desprendible del uso
Fan-libre
Extremadamente compacto

El X20CP3484 es el Celeron más pequeño basó la CPU para el sistema X20. Sin embargo, su duración de ciclo más corta de 800 µs todavía muestra su poder. Las características básicas son lo mismo que las de los tipos más grandes.

Ethernet y el USB están a bordo. Además, la CPU tiene una conexión de POWERLINK para la comunicación en tiempo real. Hay también tres ranuras multiusos para los módulos de interfaz adicional.

Los modelos X20CP3484 y X20CP3484-1 de la CPU diferencian solamente por el tamaño de SDRAM.

Breve descripción

Interfaces	1x RS232, 1x Ethernet, 1x POWERLINK V1/V2, 2x USB, vínculo de 1x X2X
Módulo de sistema	CPU

Información general

Código de identificación de B&R	0x23A6
Enfriamiento	Fanless
Indicadores de situación	Función de la CPU, temperatura excesiva, Ethernet, POWERLINK, CompactFlash, batería
Diagnósticos
Batería	Sí, usando indicador de situación del LED y software
Función de la CPU	Sí, usando indicador de situación del LED
CompactFlash	Sí, usando indicador de situación del LED
Ethernet	Sí, usando indicador de situación del LED
POWERLINK	Sí, usando indicador de situación del LED
Temperatura excesiva	Sí, usando indicador de situación del LED
Diagnósticos - fan	-
Ayuda
Ayuda de ACOPOS	Sí
Ayuda visual de los componentes	Sí
Consumo de energía sin la tarjeta de memoria, el módulo de interfaz y el USB	W 10,5
Consumo de energía interno de la fuente de alimentación del vínculo y de la entrada-salida de X2X
Autobús	W 1,42
Entrada-salida interna	0,6 W
Disipación de poder adicional causada por los actuadores (resistentes) [W]	-
Aislamiento eléctrico
IF1 - IF2	Sí
IF1 - IF3	Sí
IF1 - IF4	No
IF1 - IF5	No
IF1 - IF6	Sí
IF2 - IF4	Sí
IF2 - IF5	Sí
IF3 - IF4	Sí
IF3 - IF5	Sí
IF4 - IF5	No
IF4 - IF6	Sí
IF5 - IF6	Sí
PLC - IF1	No
PLC - IF2	Sí
PLC - IF3	Sí
PLC - IF4	No
PLC - IF5	No
PLC - IF6	Sí
Certificaciones
CE	Sí
UKCA	Sí
ATEX	Zona 2, II 3G ex cromatografía gaseosa del nA nC IIA T5 IP20, TA (véase el manual del usuario X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Equipo industrial del control
HazLoc	cCSAus 244665 Equipo del control de proceso para las ubicaciones peligrosas Clase I, división 2, grupos ABCD, T5
DNV	Temperatura: B (0 - 55°C) Humedad: B (hasta 100%) Vibración: B (4 g) EMC: B (puente y cubierta abierta)
LR	ENV1
KR	Sí
ABS	Sí
EAC	Sí
Kc	Sí

Fuente de alimentación del vínculo de la CPU y de X2X

Voltaje entrado	24 VDC -15%/el +20%
Corriente entrada	Máximo 2,2 A
Fusible	Integrado, no puede ser substituido
Protección reversa de la polaridad	Sí

Salida de la fuente de alimentación del vínculo de X2X

De potencia de salida nominal	7 W
Conexión paralela	Sí
Operación redundante	Sí

Fuente de alimentación entrada de la entrada-salida

Voltaje entrado	24 VDC -15%/el +20%
Fusible	Línea fusible requerida: Máximo 10 A, lento-soplo

Fuente de alimentación de la entrada-salida de la salida

Voltaje de salida nominal	24 VDC
Carga permitida del contacto	10 A

Fuente de alimentación - información general

Indicadores de situación	Sobrecarga, situación de funcionamiento, situación del módulo, transferencia de datos RS232
Diagnósticos
Transferencia de datos RS232	Sí, usando indicador de situación del LED
Funcionamiento/error del módulo	Sí, usando indicador de situación del LED y software
Sobrecarga	Sí, usando indicador de situación del LED y software
Aislamiento eléctrico
Fuente de la entrada-salida - fuente de alimentación de la entrada-salida	No
Fuente del vínculo de CPU/X2X - fuente de alimentación del vínculo de CPU/X2X	Sí

Regulador

Ranura de CompactFlash	1
Reloj en tiempo real	Permanente, resolución 1 s, -20 a la exactitud de 20 PPM en 25°C
FPU	Sí
Procesador
Tipo	Celeron 266 (compatible)
Escondrijo L2	-
Escondrijo del L1 para los datos y el código de programa	kB de 2x 16
Procesador integrado de la entrada-salida	Puntos de referencias de la entrada-salida de los procesos en el fondo
Ranuras de interfaz modulares	3
Variables remanentes	KB del máximo 64
La duración de ciclo más corta de la clase de la tarea	800 µs
Duración de ciclo típica de instrucción	0,007 µs
El proteger de datos
Supervisión de la batería	Sí
Batería de litio	Por lo menos 3 años
Memoria estándar
RAM	32 MB SDRAM
Usuario RAM	1 MB SRAM

Interfaces

Interfaz IF1
Tipo	RS232
Variante	Conexión vía el bloque de terminales TB12 de 12 pernos
Tasa de transferencia	Máximo 115,2 kbit/s
Interfaz IF2
Tipo	Ethernet
Variante	RJ45 protegido
Línea longitud	Máximo 100 m entre 2 estaciones (longitud de segmento)
Tasa de transferencia	10/100 mbit/s
Interfaz IF3
Fieldbus	POWERLINK V1/V2
Tipo	100BASE-T (ANSI/IEEE 802,3)
Variante	RJ45 protegido
Línea longitud	Máximo 100 m entre 2 estaciones (longitud de segmento)
Tasa de transferencia	100 mbit/s
Interfaz IF4
Tipo	USB 1,1
Variante	Tipo A
Corriente hecha salir máxima	0,5 A
Interfaz IF5
Tipo	USB 1,1
Variante	Tipo A
Corriente de salida máxima	0,5 A
Interfaz IF6
Tipo	Amo del vínculo de X2X
Cantidad	1

Condiciones de funcionamiento

Montaje de la orientación
Horizontal	Sí
Vertical	Sí
Elevación de la instalación sobre nivel del mar
0 a 2000 m	Ninguna limitación
>2000 m	Reducción de la temperatura ambiente por 0.5°C por 100 m
Grado de protección por EN 60529	IP20

Condiciones ambiente

Temperatura
Operación
Orientación de montaje horizontal	0 a 55°C
Orientación de montaje vertical	0 a 50°C
El reducir la capacidad normal	-
Almacenamiento	-25 a 70°C
Transporte	-25 a 70°C
Humedad relativa
Operación	5 al 95%, sin condensación
Almacenamiento	5 al 95%, sin condensación
Transporte	5 al 95%, sin condensación

Propiedades mecánicas

Nota	Memoria del uso de la orden (CompactFlash) por separado Batería de reserva incluida en entrega Tapadera de extremo X20 (derecha) incluida en entrega 12 el bloque de terminales del perno X20 incluyó en entrega La ranura del módulo de interfaz cubre incluido en entrega
Dimensiones
Anchura	200 milímetros
Altura	99 milímetros
Profundidad	85 milímetros
