Name: Módulo del SISTEMA CPU de X20SL8100 B&R X20 con la función de SafeLOGIC
Brand: Joyoung International Trading Co.,Ltd
SKU: X20SL8100
Price: 4,690.00 USD
Availability: InStock

Inicio Productos Plc de la automatización de B&R

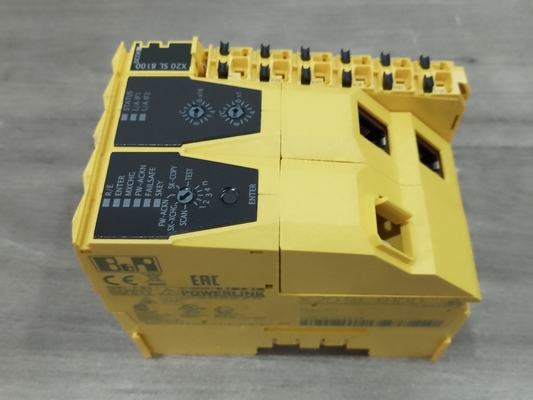

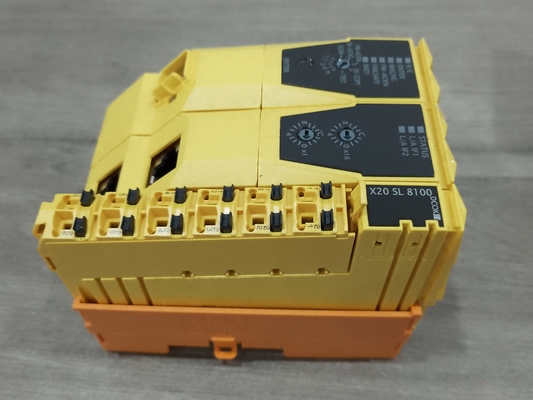

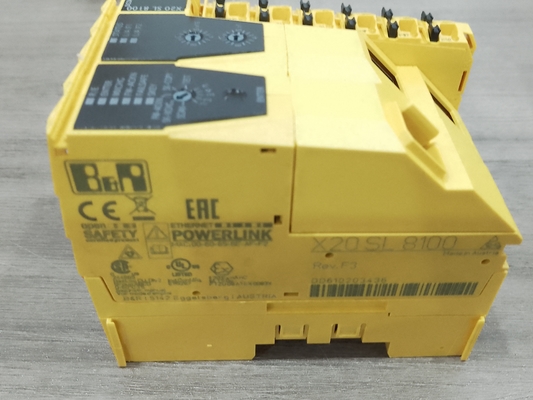

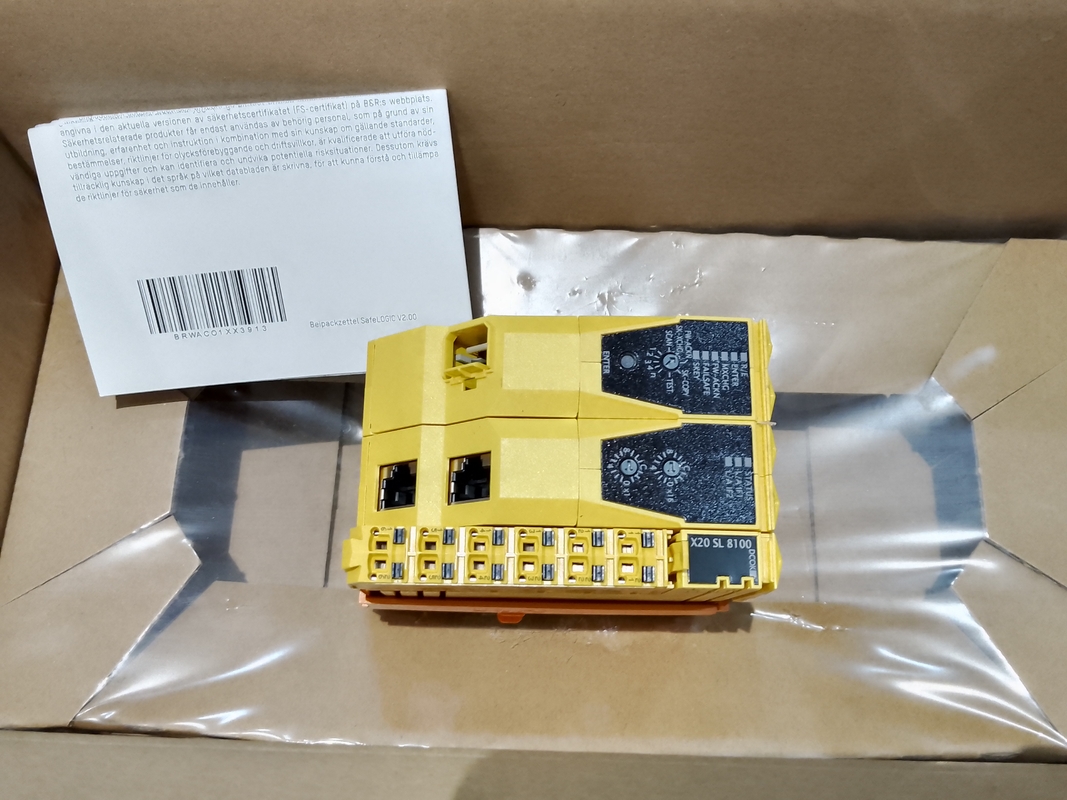

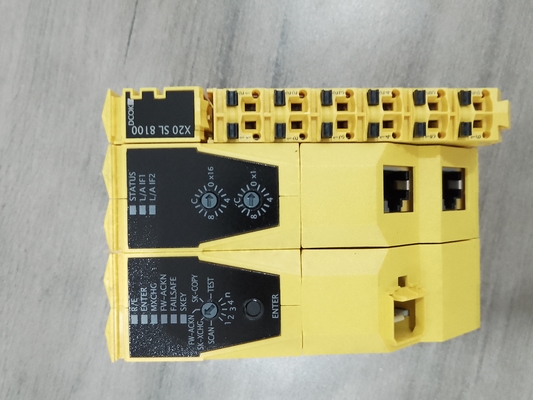

Módulo del SISTEMA CPU de X20SL8100 B&R X20 con la función de SafeLOGIC

Datos del producto:

Lugar de origen:	AUSTRIA
Nombre de la marca:	B&R
Certificación:	CE
Número de modelo:	X20SL8100

Pago y Envío Términos:

Cantidad de orden mínima:	1EA
Precio:	USD
Detalles de empaquetado:	Original
Tiempo de entrega:	2-3 días laborables
Condiciones de pago:	T/T
Capacidad de la fuente:	10EA

Contacto

Descripción detallada del producto

Producto de marca:	B & R	Modelo del Producto:	X20SL8100
tipo de producto:	Módulo de la CPU	Voltaje de entrada:	24 VCC
Embalaje:	Original	Garantía:	1 año
Dimensiones:	62.5+0.29975 milímetro	Peso:	190g
Resaltar:	X20SL8100 SISTEMA B&R X20 , módulo de CPU del SISTEMA B&R X20

Módulo CPU X20SL8100 B&R X20 SYSTEM con funcionalidad SafeLOGIC

Módulo del SISTEMA CPU de X20SL8100 B&R X20 con la función de SafeLOGIC 0

NÚMERO MATERIAL:

X20SL8100

DESCRIPCIÓN:

administrador openSAFETY para hasta 100 SafeNODE
Programable de forma flexible con Automation Studio / SafeDESIGNER
Gestión innovadora de opciones de máquinas seguras (SafeOPTION)
Gestión de parámetros y configuración

El módulo está equipado con la funcionalidad SafeLOGIC que le permite ejecutar aplicaciones diseñadas en SafeDESIGNER de forma segura.El módulo se puede utilizar en aplicaciones relacionadas con la seguridad hasta PL e o SIL 3.

Además, el módulo coordina la comunicación relacionada con la seguridad de todos los módulos involucrados en la aplicación.En este contexto, el módulo también monitoriza la configuración de estos módulos y realiza descargas de parámetros autónomas a los módulos siempre que sea necesario.Esto garantiza una configuración de módulo coherente y correcta en la red desde el punto de vista de la seguridad en todos los escenarios que involucren el reemplazo y el servicio del módulo.Estos servicios son realizados por el controlador SafeLOGIC.

Breve descripción

Interfaces	ENLACE DE ENERGÍA
Módulo del sistema	UPC

Información general

Código de identificación B&R	0xDD61
Requisitos del sistema
Estudio de automatización	4.0.16 o posterior
Tiempo de ejecución de automatización	V3.08 o posterior (para la biblioteca AsSafety F4.06 o posterior)
DISEÑADOR SEGURO	3.1.0 o posterior
Liberación de seguridad	1.7 o posterior
Paquete tecnológico mapp	mapp Seguridad 5.7.0 o posterior
Enfriamiento	sin ventilador
Indicadores de estado	Función CPU, POWERLINK, SafeKEY
Diagnóstico
función de la CPU	Sí, utilizando el indicador de estado LED
ENLACE DE ENERGÍA	Sí, utilizando el indicador de estado LED
SafeKEY	Sí, utilizando el indicador de estado LED
El consumo de energía	4,3 vatios
Disipación de potencia adicional provocada por los actuadores (resistiva) [W]	-
Certificaciones
CE	Sí
UKCA	Sí
Seguridad funcional	cULus FSPC E361559 Energía y sistemas industriales Certificado para seguridad funcional ANSIUL 1998:2013
Seguridad funcional	IEC 61508:2010, SIL 3 EN 62061:2005/A2:2015, SIL 3 EN ISO 13849-1:2015, cat.4 / PL e IEC 61511:2004, SIL 3
Seguridad funcional	EN 50156-1:2004
ATEX	Zona 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (ver manual de usuario X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Equipos de control industrial
HazLoc	CCSAus 244665 Equipos de control de procesos para ubicaciones peligrosas Clase I, División 2, Grupos ABCD, T5
DNV	La temperatura:A(0 - 45°C) Humedad:B(hasta 100%) Vibración:A(0,7 gramos) CEM:B(puente y open deck)
LR	ENV1
CR	Sí
abdominales	Sí
EAC	Sí

Características de seguridad

ENISO 13849-1:2015
Categoría	Gato.4
ES	por favor
corriente continua	>94%
MTTFD	2500 años
tiempo de la misión	máx.20 años
CEI 61508:2010, CEI 61511:2004, EN 62061:2013
CL SIL	SIL 3
SFF	>90%
PFH / PFHd
Módulo	<1*10-10
openSAFETY cableado	Despreciable
seguridad inalámbrica abierta	<110-14 Número de paquetes openSAFETY por hora
DPF	<2*10-5
Intervalo de prueba de prueba (PT)	20 años

Funcionalidad

Comunicación entre sí	Sí
Soporte para opciones de puesta en marcha segura
BOOL	512
EN T	64
UINT	64
FUERZA DE	64
UDINT	64
Soporte SafeMOTION	Sí, depende del número de licencias de funcionamiento disponibles en SafeKEY
máx.número de ejes SafeMOTION	70, depende del ancho de datos de los módulos utilizados
Precisión de tiempo	Tiempo * 0,05 + Tiempo de ciclo de la aplicación de seguridad
Tiempo de ciclo de clase de tarea más corto	1 ms
máx.número de SafeNODE	100, depende del número de licencias de funcionamiento disponibles en SafeKEY
máx.número de nodos controlados por POWERLINK	50
Intercambio de datos entre la CPU y el controlador SafeLOGIC
máx.ancho total de datos para cada dirección	512 bytes
máx.número de puntos de datos para cada dirección
BOOL	1024
EN T	128
UINT	128
FUERZA DE	64
UDINT	64
Intercambio de datos entre SafeDOMAIN y SafeDOMAIN
Usar como administrador de SafeDOMAIN	Sí, a partir de mapp Safety 5.10.0 y actualización de hardware 2.2.1.0
Utilizar como SafeDOMAIN conectado	Sí, a partir de mapp Safety 5.10.0 y actualización de hardware 2.2.1.0
máx.ancho total de datos para cada dirección	64 bytes
máx.número total de puntos de datos para cada dirección	dieciséis
máx.número de puntos de datos para cada dirección
BOOL	128
EN T	dieciséis
UINT	dieciséis
FUERZA DE	dieciséis
UDINT	dieciséis
máx.número de SafeDOMAIN administrados vinculados	A partir de mapp Safety 5.10.0 y actualización de hardware 2.2.1.0: 10

Valores límite para la aplicación SafeDESIGNER

máx.recursos disponibles para las entradas de la ventana de información de SafeDESIGNER
instancias de FB	4096
memoria de marcador	262.144 bytes
memoria de pila	32.768 bytes
Memoria para datos de entrada seguros	6144 bytes
Memoria para datos de salida seguros	2048 bytes
Memoria para datos de entrada estándar	1024 bytes
Memoria para datos de salida estándar	1024 bytes
Recuento de marcadores	16,382
Valores límite adicionales de SafeDESIGNER
máx.número de tipos de bloques de funciones	512
máx.número de variables de fuerza	64
máx.número de variable con estado variable	1023

Entrada SL / BC / X2X Fuente de alimentación de enlace

Voltaje de entrada	24 V CC -15 % / +20 %
Corriente de entrada	máx.0,25 A
Fusible	-
Protección contra polaridad inversa	Sí

Interfaces

bus de campo	Nodo controlado por POWERLINK
Escribe	Tipo 3
Variante	2 puertos RJ45 blindados (hub)
Longitud de la línea	máx.100 m entre 2 nodos (longitud del segmento)
Ratio de transferencia	100 Mbit/s
Transferir
Capa fisica	100BASE-TX
Medio duplex	Sí
Duplex completo	No
Autonegociación	Sí
Auto-MDI/MDIX	Sí
mín.Tiempo del ciclo
bus de campo	200 µs

Condiciones de operación

Orientación de montaje
Horizontal	Sí
Vertical	Sí
Elevación de la instalación sobre el nivel del mar	0 a 2000 m, sin limitación
Grado de protección según EN 60529	IP20

Condiciones ambientales

La temperatura
Operación
Orientación de montaje horizontal	0 a 60°C
Orientación de montaje vertical	0 a 45°C
reducción de potencia	-
Almacenamiento	-40 a 85°C
Transporte	-40 a 85°C
Humedad relativa
Operación	5 a 95%, sin condensación
Almacenamiento	5 a 95%, sin condensación
Transporte	5 a 95%, sin condensación

Propiedades mecánicas

Nota	Solicite la gama de funciones SafeKEY y SafeLOGIC utilizando el configurador X20MK. Placa de cubierta final X20 (derecha) incluida en la entrega Bloque de terminales X20 de 12 pines, con llave de seguridad, incluido en la entrega Cubierta SafeKEY incluida en la entrega
Dimensiones
Ancho	62.5+0.2milímetro
Altura	99mm
Profundidad	75mm
Peso	190 gramos
