Name: Módulo de fuente de alimentación del PLC ACOPOSmulti de 8BVP0880HC00.004-1 B&R
Brand: Joyoung International Trading Co.,Ltd
SKU: 8BVP0880HC00.004-1
Price: 4,690.00 USD
Availability: InStock

Inicio Productos Plc de la automatización de B&R

Módulo de fuente de alimentación del PLC ACOPOSmulti de 8BVP0880HC00.004-1 B&R

Datos del producto:

Lugar de origen:	AUSTRIA
Nombre de la marca:	B&R
Certificación:	COC
Número de modelo:	8BVP0880HC00.004-1

Pago y Envío Términos:

Cantidad de orden mínima:	1EA
Precio:	USD
Detalles de empaquetado:	original
Tiempo de entrega:	3-5 días
Condiciones de pago:	T/T
Capacidad de la fuente:	10EA

Contacto

Descripción detallada del producto

Producto de marca:	B & r	Modelo del Producto:	8BVP0880HC00.004-1
tipo de producto:	Fuente de alimentación	Voltaje de entrada:	25 VDC el ±1.6%
Tensión de salida:	24 V +5,8%/-0,1%	Dimensiones:	213.5317212m m
Peso:	Aproximadamente 7,9 kilogramos	Garantía:	1 año
Resaltar:	8BVP0880HC00.004-1 , B&R PLC ACOPOSmulti módulo de fuente de alimentación

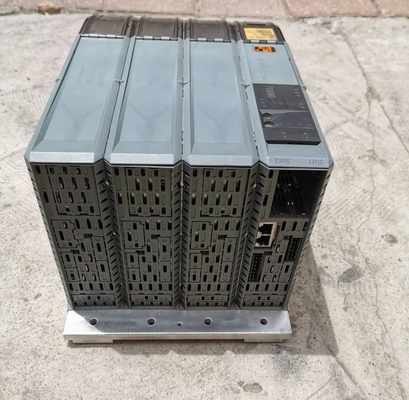

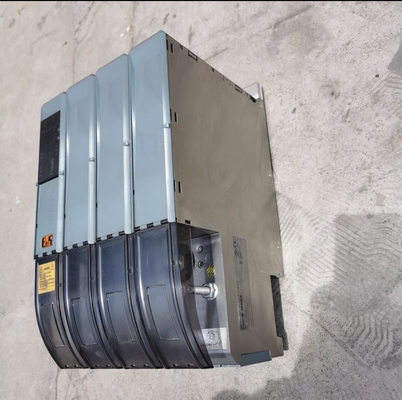

Módulo de fuente de alimentación 8BVP0880HC00.004-1 B&R PLC ACOPOSmulti

NÚMERO MATERIAL:

8BVP0880HC00.004-1

DESCRIPCIÓN:

Amplio rango de voltaje de entrada
Capaz de regeneración
Conexión integrada para sensores de temperatura
2 ranuras para módulos enchufables ACOPOSmulti

Módulo de fuente de alimentación ACOPOSmulti, 88 A, AS, placa fría o montaje pasante

Información general

Código de identificación B&R	0xA6A1
Refrigeración y tipo de montaje	Montaje de placa fría o de paso
Ranuras para módulos enchufables	2
Certificaciones
CE	Sí
UL	cULus E225616 Equipos de conversión de energía
EAC	Sí
KC	Sí

Conexión a la red

Configuraciones de red	TT, TN-S, TN-CS
Tensión de entrada de red	3x 220 a 3x 480 VCA ±10%
Frecuencia	50/60Hz ±4%
Carga instalada	máx.62 kilovatios
Corriente de entrada a 400 VAC	máx.133A
Intervalo de encendido	>300 s
máx.Capacitancia del bus de CC en función de la tensión de red
230 VCA	34,8 mF
400 VCA	11,5 mF
480 VCA	8 mF
Frecuencia nominal de conmutación	5kHz
Posibles frecuencias de conmutación	5 / 10kHz
Filtro de red integrado según EN 61800-3, categoría C3	No
Estrangulador de regeneración integrado	No
Regenerador	Sí
Corrección del factor de potencia (PFC)	Sí
Variante
L1, L2, L3, Educación Física	Pernos roscados M8
Conexión de pantalla	Sí
Rango de sección transversal de conexión
Alambres flexibles y de hilos finos	---
Dimensión de la sección transversal del cable terminal de la conexión del blindaje	32 a 50 mm

Conexión de bus de CC

Voltaje
Nominal	750 VCC
Energía continua (suministro y regeneración)	60 kilovatios
Reducción de la potencia continua en función de la tensión de entrada de la red
Voltaje de entrada de red <3x 400 VAC	150 W/V * (400 V - Tensión de entrada de red)
Reducción de la potencia continua en función de la tensión del bus de CC (Ucorriente continua)
tucorriente continua<750 V CC	0,08 kW/V
Reducción de la potencia continua en función de la frecuencia de conmutación y el tipo de montaje
Frecuencia de conmutación 5 kHz
Montaje de placa fría	1,3 kW/K (a partir de 58 °C)
Montaje de paso	En la preparación de
Frecuencia de conmutación 10 kHz
Montaje de placa fría	0,95 kW/K (a partir de 27°C)
Montaje de paso	En la preparación de
Reducción de la potencia continua en función de la elevación de la instalación
A partir de 500 m sobre el nivel del mar	6 kW por 1000 m
Pico de potencia (suministro y regeneración)	120 kilovatios
Disipación de potencia en función de la frecuencia de conmutación
Frecuencia de conmutación 5 kHz	[0,065P²+11,4P+90] W
Frecuencia de conmutación 10 kHz	[0,22P²+16,1P+185] W
Capacitancia del bus de CC	1650 µF
Medidas de protección
Protección de sobrecarga	Sí
Protección contra cortocircuitos y fallas a tierra	No
Variante	Placa trasera ACOPOSmulti

Fuente de alimentación de 24 V CC

Voltaje de entrada	25 V CC ±1,6 %
Capacitancia de entrada	4,7 µF
máx.el consumo de energía	27 W + PRANURA 1+ pagRANURA2+ pagSalida de 24 V+ pagFan8BVF...
Variante	Placa trasera ACOPOSmulti

Salida de 24 VCC

Cantidad	2
Tensión de salida
Tensión de bus de CC (Ucorriente continua): 260 a 315 VCC	25 V CC * (Ucorriente continua/ 315)
Tensión de bus de CC (Ucorriente continua): 315 a 800 VCC	24 VCC ±6 %
Fusible de protección	Reinicio automático electrónico de 250 mA (soplado lento)

Conexión del ventilador del filtro

Tensión de salida	24 V +5,8% / -0,1%
Corriente continua	4,2A
máx.limitación de sobrecorriente	10 A
Medidas de protección
Protección de sobrecarga	No
Prueba de cortocircuito	Sí
Monitoreo de circuito abierto	No
Supervisión de subtensión	No

Activar entradas

Cantidad	2
Circuito	Pileta
Aislamiento eléctrico
Entrada - Módulo de fuente de alimentación	Sí
Entrada - Entrada	Sí
Voltaje de entrada
Nominal	24 VCC
Máximo	30 VCC
Umbral de conmutación
Bajo	<5 voltios
Alto	>15 V
Corriente de entrada a tensión nominal	Aprox.10mA
Retardo de conmutación
Flanco ascendente	52 μs ±0,5 μs (filtrado digital)
Flanco descendente	53 μs ±0,5 μs (filtrado digital)
Modulación en comparación con el potencial de tierra	máx.±38 V

Propiedades electricas

Capacitancia de descarga	0,9 µF

Condiciones de operación

Orientaciones de montaje permitidas
Colgando verticalmente	Sí
horizontales, boca arriba	Sí
De pie horizontalmente	No
Elevación de la instalación sobre el nivel del mar
Nominal	0 a 500m
Máximo	4000m
Grado de contaminación según EN 61800-5-1	2 (contaminación no conductora)
Categoría de sobretensión según EN 61800-5-1	tercero
Grado de protección según EN 60529	IP20

Condiciones ambientales

La temperatura
Operación
Nominal	5 a 40°C
Máximo	55°C
Almacenamiento	-25 a 55°C
Transporte	-25 a 70°C
Humedad relativa
Operación	5 a 85%
Almacenamiento	5 a 95%
Transporte	máx.95% a 40°C

Propiedades mecánicas

Dimensiones
Ancho	213,5 mm
Altura	317mm
Profundidad
Plato frio	212mm
Montaje de paso	209mm
Peso	Aprox.7,9 kg
Ancho del módulo	4
