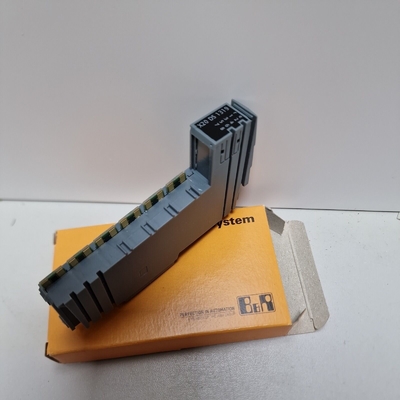

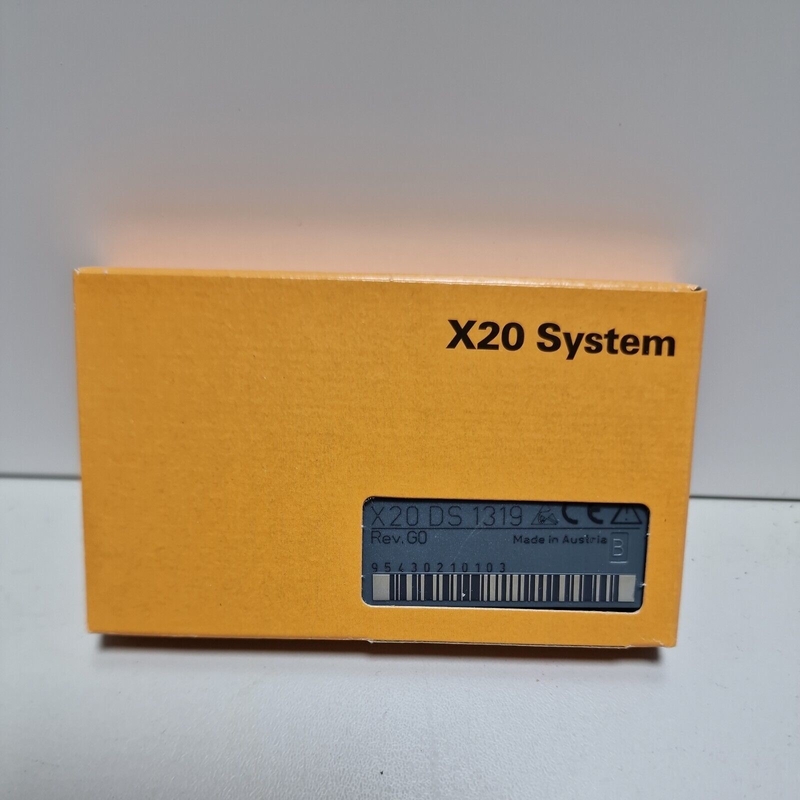

X20DS1319 B&R X20 SYSTEM Módulo de E/S 4 canales de entrada digital

• 4 canales de entrada digital
• 4 canales digitales, configurables como entradas o salidas
• 1 par de contadores universales (2 contadores de eventos, contadores AB o contadores progresivos/regresivos)
• Generador de movimiento lineal (A/B, dirección/frecuencia) con hasta 2 pulsos de referencia
• Codificador absoluto SSI
• Marca de tiempo NetTime: datos de entrada, posición de destino, cambio de posición, cambio de borde, cambio de contador

Este módulo es un módulo procesador de señal digital multifunción.Se puede utilizar de forma extremadamente flexible para una amplia variedad de tareas que implican el procesamiento de señales digitales o la generación de señales digitales.Dos aplicaciones principales de ejemplo incluyen el control de etapas de salida paso a paso con señales de pulso y dirección o el uso como emulación de codificador.En esta aplicación, por ejemplo, los convertidores de frecuencia o los servoejes con función de seguimiento de velocidad pueden seguir un eje maestro real o virtual.

Una característica esencial adicional es la función de marca de tiempo integrada del módulo.Permite generar curvas de rampas de contador prácticamente independientemente de los tiempos de ciclo del bus durante la emulación del codificador, por ejemplo.Solo se transfiere el valor del contador de destino y el momento en que debe alcanzarse.El módulo genera automáticamente los valores de contador correspondientes en el momento adecuado, con una resolución precisa de microsegundos e independientemente del reloj del bus.
