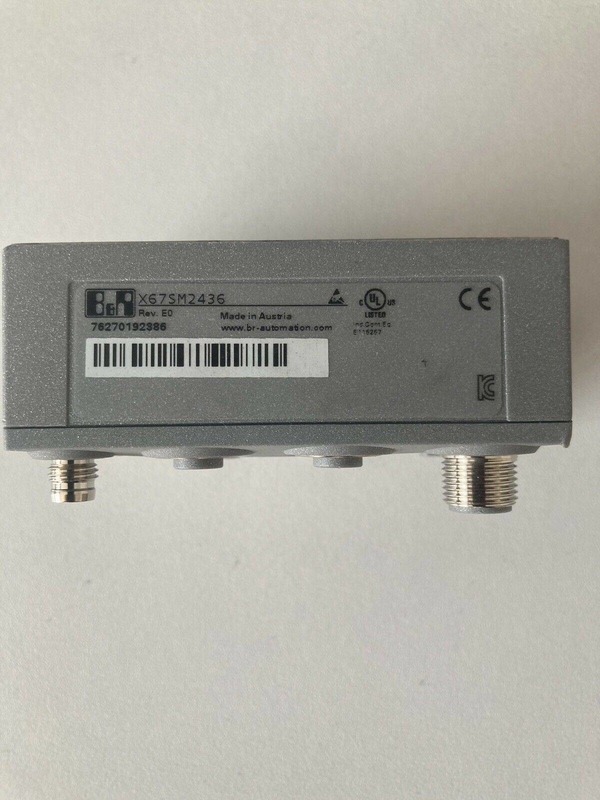

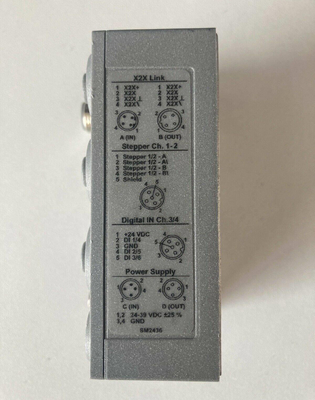

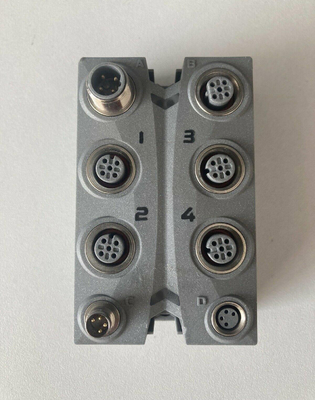

X67SM2436 B&R X67 SYSTEM 2 puentes completos para controlar motores paso a paso

• 2 motores paso a paso, 24 a38,5 VCC ±25 %,3A(5Acima)
• Resolución del valor actualdel 1%
• Corriente de refuerzo, nominal y de retención configurable por separado
• 38,5kHzFrecuencia PWM
• Detección de motores integrada
• 256 micropasos
• Detección de parada
• Integración completa en Automation Studio y aplicaciones CNC
• 2x 3 entradas,24 VCC, configurable para codificadores incrementales ABR
• Fuente de alimentación del codificador a prueba de cortocircuitos integrada
• Modelo de función 3 ("Rampa") basado en el perfil de comunicación CANopen DS402
• Marca de tiempo NetTime: cambio de posición, tiempo de activación

El módulo de motor paso a paso se utiliza para controlar hasta 2 motores paso a paso con una tensión nominal de 24 a38,5 VCC ±25 %a una corriente del motor de hasta3A(5Acima).

Además, este módulo dispone de 6 entradas digitales que pueden utilizarse como finales de carrera o entradas de encoder.

Debido al ajuste individual de las corrientes de bobina, el motor solo funciona con la corriente que realmente necesita.Esto simplifica la selección de los motores disponibles y evita calentamientos innecesarios.Debido a que esto afecta el consumo de energía y la carga térmica, los efectos son positivos en la vida útil del sistema completo.La flexibilidad total se logra mediante el uso de valores de retención, refuerzo y corriente nominal ajustables de forma independiente.La corriente para micropasos se ajusta automáticamente a los valores de corriente configurados.

El sistema de identificación automática del motor es de gran ayuda durante las paradas.Los módulos de motor paso a paso pueden identificar los motores conectados utilizando sus características de bobina y generar retroalimentación en forma de un valor analógico.Esto hace posible detectar no solo errores de cableado, sino también tipos de motores incorrectos que se utilizan por error.Se integra un mecanismo de detección de bloqueo para analizar la carga del motor.La detección de la parada se define a través de un umbral configurable.Esto permite detectar con precisión una sobrecarga o una parada del motor en muchos tipos diferentes de aplicaciones.
