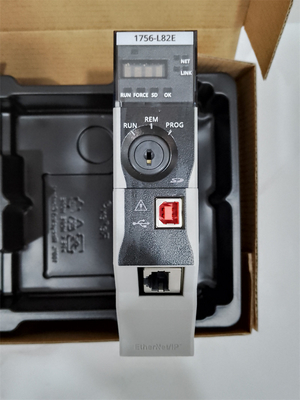

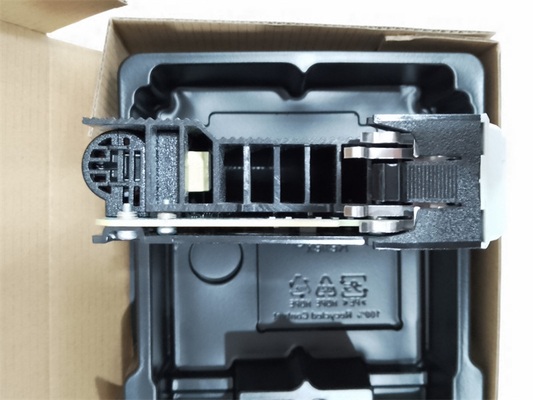

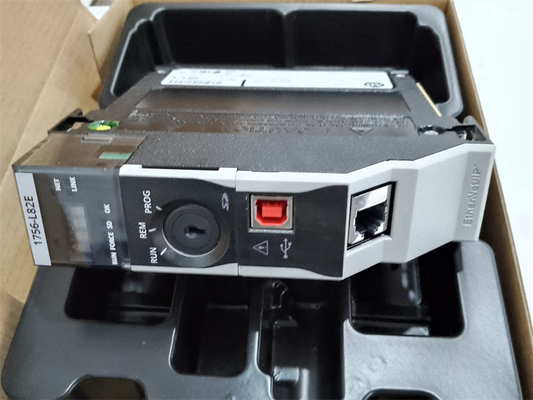

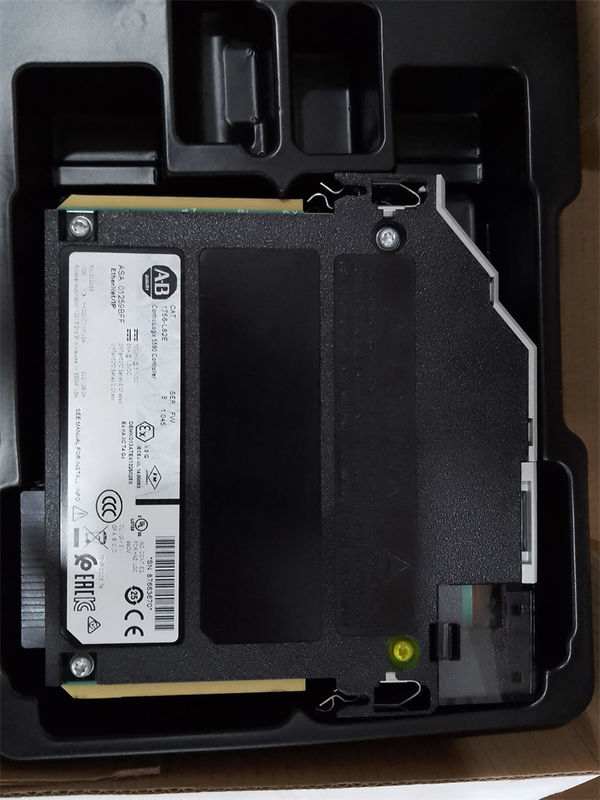

Regulador Brand New del PLC de Allen-Bradley 1756-L82E ControlLogix 5580

El Allen-Bradley 1756-L82E es regulador de ControlLogix 5580. Este regulador es parte de la línea de productos más moderna de ControlLogix, diseñada especialmente para cumplir el requisito industrial de hoy en lo que respecta a la integración y a la conectividad.

El 1756-L82E viene con un puerto de comunicación integrado de Ethernet I/P, el apoyo rápido y velocidades de Ethernet del gigabit específicamente, 10/100 Mbps y 1 tarifa de transmisión de los Gbps. Este puerto de comunicación es ideal para la conexión con la red de Ethernet de la planta linear. Además, permite el despliegue rápido mientras que Ethernet apoya el uso de los componentes disponibles en el comercio de la red de Ethernet así como de los componentes industriales del grado para la confiabilidad creciente. El puerto Ethernet se puede utilizar para todos los tipos de propósitos de la comunicación tales como programación, comunicación con control de supervisión y los sistemas así como la comunicación del interfaz de máquina de adquisición de datos (SCADA) y humano (HMI) con la entrada-salida remota y los reguladores dentro de la misma red. Además, el 1756-L82E viene con 1 puerto de comunicación del USB que se diseñe para los propósitos estándar de la comunicación excepto la comunicación industrial y de intercambio de datos.

El 1756-L82E viene con memoria y las naves del usuario 5MB con un 1784-SD2 que lleve a cabo memoria permanente del usuario 2GB. Este regulador apoya hasta 128.000 entradas-salidas discretas, entrada-salida de 4000 análogos. No requiere el uso de baterías de conservar datos dentro de la memoria de acceso aleatorio del regulador (RAM) mientras que este regulador se equipa de un módulo de almacenamiento más respetuoso del medio ambiente de energía que se componga de condensadores, sin embargo, este almacenamiento de energía no puede ser substituir y quitó del regulador.

Similar al otro regulador de ControlLogix, el 1756-L82E es un módulo basado chasis que es compatible con 1756-A4, 1756-A4K, 1756-A7, 1756-A7K, 1756-A10, 1756-A10K, 1756-A13, 1756-A13K, 1756-A17, serie B, chasis de 1756-A17 K de la serie C ControlLogix.

El 1756-L82E tiene un módulo de almacenamiento regulador-cabido de energía que elimine la necesidad de una batería externa y extraiga 5mA actual de la placa madre en 1.2V DC y dibuje 1.2mA en 5.1V DC. Un aislamiento del circuito 50V se proporciona de puerto de puerto-a-Ethernet del USB, de puerto-a-placa madre del USB, y de puerto-a-placa madre de Ethernet, usando un aislamiento básico probado en la CA 1000V por 60 segundos. El 1756-L82E puede apoyar un máximo de la entrada-salida de 128.000 Digitaces, y la entrada-salida de 4000 análogos. Cuando es operativo, disipa 6.2W del calor y tiene una disipación termal máxima de 21,2 BTU/hr. La comunicación sobre el 1756-L82E se alcanza vía el puerto incorporado del USB 2,0 y el puerto Ethernet integrado regulador. Tiene un puerto Ethernet de 1 GB que apoye la comunicación de alta velocidad, y control de movimiento integrado, y puede apoyar un máximo de 175 nodos. El 1756-L82E tiene una gama de temperaturas funcional entre 0 °C y el °C 60 (32 el °F y el °F) 140 en la humedad sin condensación 5-95% y tiene una temperatura no-operativa entre el °C -40 y 85 (- el °F) 40 y 185. El 1756-L82E tiene un grado operativo del choque de 30G y puede mantener la función en una vibración de funcionamiento de 2G en 10-500Hz.
