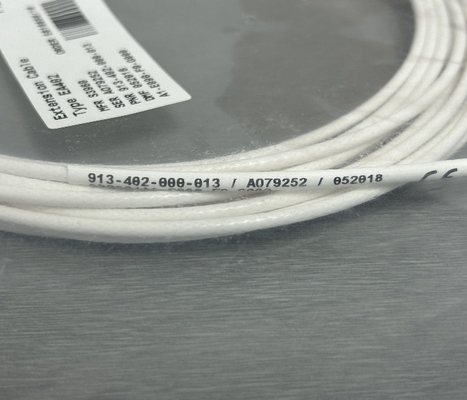

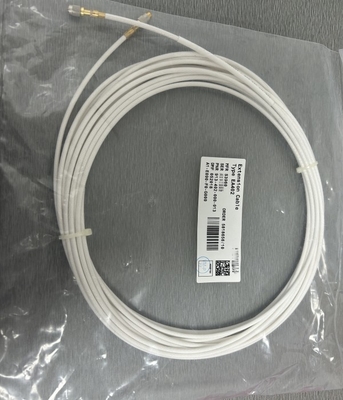

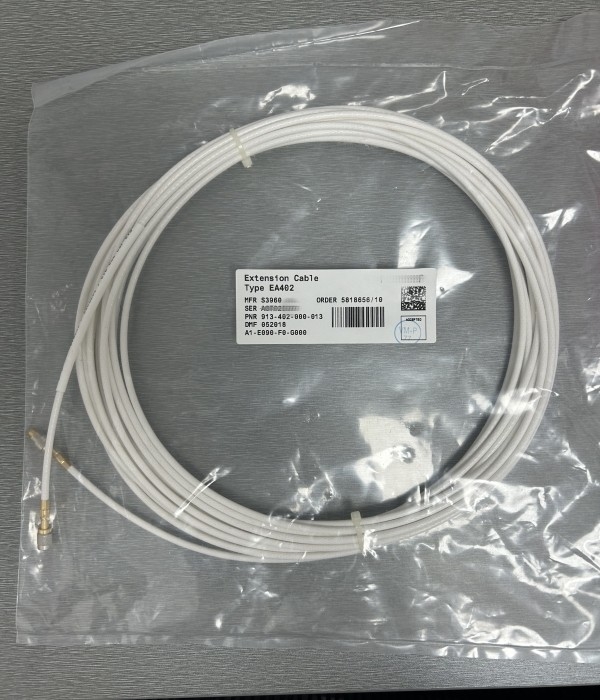

EA402 913-402-000-013 Cable de extensión del sistema de medición de proximidad en stock

EA402 913-402-000-013 Cable de extensión del sistema de medición de proximidad en stock

Detalles del producto:

Descripción:

Este sistema de proximidad permite la medición sin contacto del desplazamiento relativo de los elementos móviles de la máquina.Es especialmente adecuado para medir la vibración relativa y la posición axial de los ejes de la máquina giratoria, tales como los que se encuentran en las turbinas de vapor, de gas e hidráulicas, así como en los alternadores, turbocompresores y bombas.

El sistema está basado en un transductor sin contacto TQ 402 o TQ 412 y un acondicionador de señal IQS 450.El sistema emite un voltaje o corriente proporcional a la distancia entre la punta del transductor y el objetivo, como un eje de una máquina.

La parte activa del transductor es una bobina de alambre que se moldea dentro de la punta del dispositivo, hecha de Torlon ® (poliamida-imida).El material objetivo debe, en todos los casos, sea metálico.

El cuerpo del transductor está disponible con hilo métrico o imperial. La versión TQ 412 está destinada a aplicaciones de montaje inverso.con una longitud de más de 20 mm, pero no superior a 40 mm,Se pueden ordenar varias longitudes de cable (integral y extensión).

El acondicionador de señal IQS 450 contiene un modulador de alta frecuencia que suministra una señal de conducción al transductor.Esto genera el campo electromagnético necesario utilizado para medir la brechaEl circuito del acondicionador está hecho de componentes de alta calidad y está montado en una extrusión de aluminio.

Los transductores TQ 402 y TQ 412 se pueden combinar con un solo cable de extensión EA 402 para alargar eficazmente la parte delantera.Las cajas de unión y los protectores de interconexión están disponibles para la protección mecánica y ambiental de la conexión entre los cables integrales y de extensión..

El sistema de proximidad puede ser alimentado por módulos de procesamiento de señales asociados o por una fuente de alimentación de rack.

Información sobre el pedido
