Portador de la entrada-salida del estilo de la primavera del acuerdo del PLC de IC200ERM002 GE Fanuc

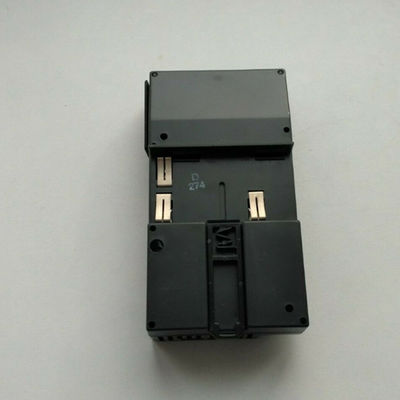

El IC200ERM002 es un módulo de receptor sin aislar de la extensión hecho por la automatización y los controles de GE. Como módulo de la extensión, este dispositivo se utiliza para ampliar la función de un regulador programable de la lógica de VersaMax o de una estación de entrada y de salida así como para aumentar el número de módulos conectados. Este módulo de la extensión apoya un máximo de siete grupos con hasta ocho módulos por grupo.

Este módulo es 2,63 pulgadas (66,8 milímetros) de par en par y 5,04 pulgadas (128 milímetros) de alto; sin embargo, esto no incluye las dimensiones de la fuente de alimentación. Para proporcionar poder a cualquier módulo conectado, una fuente de alimentación está instalada en este producto. Nota: Si se utiliza un portador del aumentador de presión del poder o una fuente de alimentación adicional, tiene que ser conectada con la fuente de alimentación principal en este módulo de la extensión. Tres luces LED a bordo indican la situación de dispositivo.

El IC200ERM002 se puede utilizar en multi-estante o sistemas de terminación única de la extensión de entrada y de la salida de VersaMax. Si este módulo de la extensión se utiliza en una puesta en práctica del multi-estante, la longitud de cable máxima no puede exceder 15 metros o aproximadamente 50 pies. Si este producto se utiliza en una puesta en práctica de terminación única con solamente un estante de la extensión, la longitud de cable no puede exceder un metro o aproximadamente 3,3 pies. Las tasas de transferencia de los datos son tampoco 5 megabits por los segundos o 2,765 megabits por segundos, dependiendo de puesta en práctica.

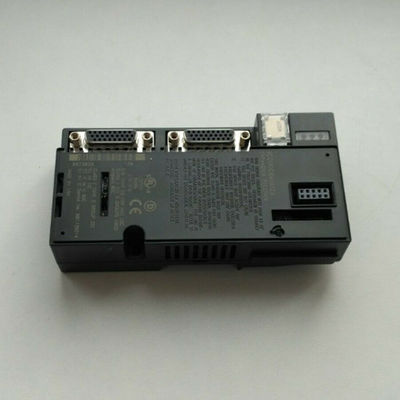

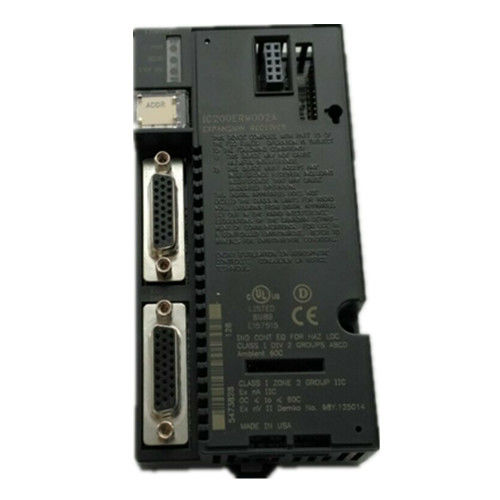

El IC200ERM002 tiene dos 26 puertos femeninos de la extensión de D-SHELL del perno. El puerto superior se utiliza para un cable de entrada de la extensión, y el puerto inferior se utiliza a cualquier cadena de margaritas el estante siguiente de la extensión o conecta con el enchufe del adaptador. Este producto también tiene dos opciones para la corriente de la placa madre: 5 voltios o 3,3 voltios. Para las placas madre 5V, el consumo actual es 70 miliamperios. Para las placas madre 3.3V, el consumo actual es 20 miliamperios.
