Conector manual de la extensión del Plc de Ic200etm001 General Electric Versamax

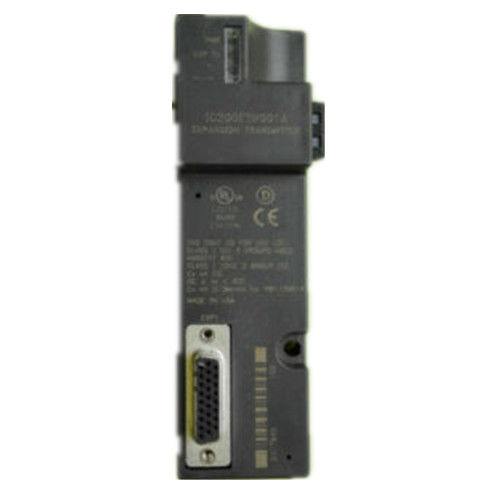

El módulo de la automatización IC200ETM001 de GE Fanuc es un conector de la extensión que amplía un PLC de VersaMax para acomodar hasta 7 estantes adicionales. Cada estante adicional puede soportar a 8 módulos de entrada-salida, incluyendo los módulos de comunicación del autobús del campo. Viene con un conector hembra de 26 pernos en el frente del módulo. El conector se utiliza para conectar el módulo con un módulo de receptor de la extensión. Esté seguro de localizar un conector masculino del puerto serie de 16 pernos en la esquina superior izquierdo del módulo. Éste es un puerto de la programación serial que se utiliza para cargar actualizaciones del firmware al NIU adyacente.

El módulo IC200ETM001 también viene con un interfaz de alta velocidad de la extensión y 2 indicadores del LED para exhibir la situación del interfaz de la extensión y la situación de poder del módulo. El poder LED indica que el módulo se está suministrando 5V DC de la CPU o del NIU. Se apaga indicar que el módulo está separado de la CPU o NIU o la pérdida de entrega de poder de la CPU. El EXP TX LED centella para indicar la comunicación entre los módulos del transmisor de la extensión y de receptor del autobús. Permanece APAGADO si no hay comunicación entre los dos. Los módulos de receptor de la extensión vienen en dos módulos: Módulo aislado - ERM001 y módulo sin aislar - ERM002.

El módulo de la extensión está instalado en un carril del estruendo. En el mismo carril del estruendo, entonces se ata al lado izquierdo de un módulo de la CPU o de NIU de VersaMax. Puede conectar hasta 7 módulos de receptor en estantes de la extensión. La longitud de cable total de la extensión es dependiente en el tipo de módulo de receptor de la extensión utilizó. 15 metros para el módulo aislado ERM001 y 750 metros para ERM002.

Los módulos y los portadores se deben instalar en la misma sección del carril del estruendo de 35m m x 7,5 milímetros. Para poner a tierra apropiado, el carril debe tener un final sin pintar. Ha recomendado que el estruendo es asegurado en un panel por los tornillos, que deben ser 6 pulgadas aparte de uno a. La etiqueta primero se inserta dentro de la pequeña puerta de acceso situada en la esquina superior izquierdo del módulo. El módulo de la extensión se ata después de eso al carril del estruendo situado en el extremo izquierdo del estante de la extensión. No se requiere ningunas herramientas durante el montaje mientras que el módulo rompe fácilmente sobre el carril del estruendo. La identificación del estante de la extensión (a partir la 1 a 7) se selecciona usando el interruptor rotatorio debajo de la puerta de acceso. El módulo de fuente de alimentación entonces se ata sobre el receptor de la extensión y se pone la corriente y el LED observó.

Para el retiro, poder apagado el poder del estante y desinstalar la fuente de alimentación del módulo de receptor de la extensión. Después de eso, resbale lejos el módulo de la extensión en el carril del estruendo de otros módulos. Finalmente, utilice un destornillador para desatornillar y para levantar el módulo del carril del estruendo.

El módulo de la extensión se fija inicialmente para actuar con un índice de datos de los dígitos por segundo 250 para la longitud máxima del cable de la extensión. Si la longitud total medida bajo 250 metros, y no hay módulos ERM002 en el sistema, el PLC de VersaMax permite para que la tarifa sea ajustada a 1 Mbit/en segundo lugar. En una estación de la entrada-salida de NIU, la tarifa de datos sigue siendo constante y no se puede ajustar desde su índice de defecto de 250Kbits.
