Módulo entrado análogo de la sinfonía de IMFEC12 ABB Bailey Infi 90 recambios del PLC de 15 puntos
Detalles del producto:
| Marca |
ABB |
| Modelo |
IMFEC12 |
| Identificación del producto |
N/M |
| Condición |
Nuevo |
| Peso bruto |
2,2 libras/35,2 onzas/1kg |
| Tamaño que embala |
7" x 7" x 4" (18 cm x 18 cm x 10 cm) |
| País de origen |
Estonia |
| Plazo de ejecución |
En existencia |
| Puerto de envío |
Xiamen |
| Pago |
T/T |
| Precio de venta |
Investigación |
| Color |
Depende del material |
| Garantía |
12 meses |
| Plazo de ejecución |
5-8 días del trabajo |
| Socios del mensajero |
DHL, UPS, TNT, Fedex y el ccsme |
Información adicional:
| Modelo |
IMFEC12 |
|
Requisitos de alimentación
Poder de funcionamiento
Disipación de poder
Categoría de sobretensión
|
5 VDC, el ±5% en 85 mA de típico
+15 VDC, el ±5% en 25 mA de típico
-15 VDC, el ±5% en 20 mA de típico
1,1 W típico
Yo para el poder por ANSI/ISA S82.01-1994
|
Funcionamiento
Entradas análogas
Gamas de la entrada análoga
Actualizaciones análogas
Actualizaciones digitales del FSK (IMFEC11 únicos)
Resolución del A/D
Exactitud análoga
4 a 20 mA
1 a 5 VDC
0 a 5 VDC
0 a 10 VDC
-10 a +10 VDC
0 a 1 VDC
Exactitud digital del FSK (IMFEC11 únicos)
Voltaje de modo común
Rechazo de modo común
Rechazo del modo normal
Impedancia de entrada
Categoría de sobretensión
|
15 canales independientemente configurados
4 a 20 mA, 1 a 5 VDC, 0 a 1 VDC,
0 a 5 VDC, 0 a 10 VDC, -10 a +10 VDC
Conversiones del A/D 5 veces/sec
3 a 10 veces/sec (en la configuración de autobús del campo)
14 pedazos con polaridad
0,1%
0,1%
0,1%
0,1%
0,1%
0,25%
Lo mismo como exactitud del transmisor para cada entrada
-12 mínimo del VDC, máximo de +15 VDC
Palmo de la entrada de ±12 VDC (±1 VDC)
Palmo de la entrada de ±10 VDC (±5 VDC)
Palmo de la entrada de ±5 VDC (±10 VDC)
90 mínimos del DB en 50/60 herzios
70 mínimos del DB en 50/60 herzios
Mayor de 1 MΩ (cada canal)
III para las entradas por ANSI/ISA S82.01-1994
|
| Montaje |
Ocupa una sola ranura en una unidad de montaje ABIERTA del módulo de INFI 90 estándar (MMU) |
|
Certificación
Mutuo de fábrica canadiense de la asociación de los estándares (CSA) (FM) (pendiente)
|
Certificado para el uso como equipo del control de proceso en una aprobación (nonhazardous) ordinaria de la ubicación para las categorías siguientes, nonincendive para: Clase yo división 2, grupos A, B, C, clase de D II, división 2, grupos F, G |
Descripción:
El módulo de alto nivel de la entrada análoga IMFEC12 (FEC) entra 15 canales de señales analógicas solamente al procesador multifuncional (MFP) o al módulo multifuncional del regulador (MFC). El módulo de alto nivel de la entrada análoga IMFEC11 (FEC) entra 15 canales de señales digitales cerradas del cambio del análogo o de frecuencia (FSK) al módulo de MFP o del MFC. El módulo IMFEC11 realiza todas las funciones del módulo IMFEC12 y también proporciona la comunicación con la línea de Bailey-Fischer y del portero de transmisores elegantes digitales del FSK y otros dispositivos elegantes en un autobús del campo o una configuración de punto a punto
Los personales de la instalación y del uso deben tener un fondo sólido en la instrumentación electrónica y el control de proceso. Deben ser familiar con los procedimientos apropiados el poner a tierra y de seguridad para la instrumentación electrónica. Los operadores deben tener un conocimiento del proceso y deben leer y entender esta instrucción antes de colocar el módulo en funcionamiento.

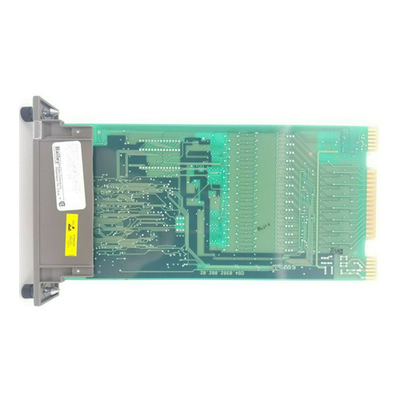

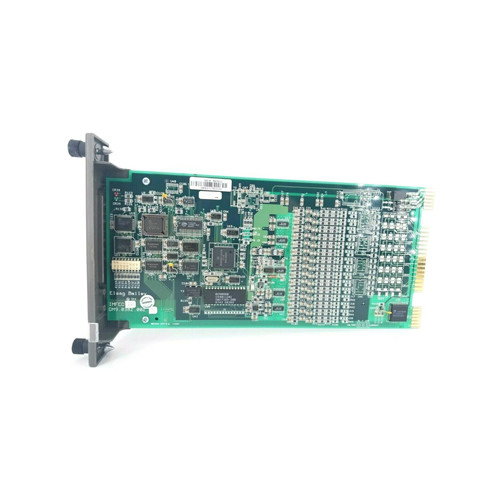

El módulo de FEC es un módulo inteligente, con el microprocesador a bordo, la memoria, el convertidor de analógico a digital y el conjunto de circuitos de la comunicación. El módulo es una sola placa de circuito impresa que ocupa una ranura en una unidad de montaje del módulo (MMU). Dos cierres prisioneros en la placa frontal del módulo asegurarla a la unidad de montaje del módulo. El módulo tiene tres conectores de borde de tarjeta para las señales externas (las entradas y comunicación del transmisor), la comunicación de sistema (autobús del ampliador de la entrada-salida) y el poder. El módulo recibe la entrada a través de una conexión de cable a una unidad de la terminación (TU) o al módulo de la terminación (TM). La conexión de los dispositivos del campo conecta con los bloques de terminales en la unidad de la terminación o el módulo de la terminación. La placa de circuito IMFEC11 tiene 18 puentes; tres puentes que permiten el seleccionar del modo de operación y de la comunicación (J2, J3 y J4) y 15 puentes que seleccionan el voltaje/la entrada actual (J6 con J20). Un ajuste del dipswitch (S1) lleva a cabo la dirección del autobús del ampliador de la entrada-salida del módulo.
