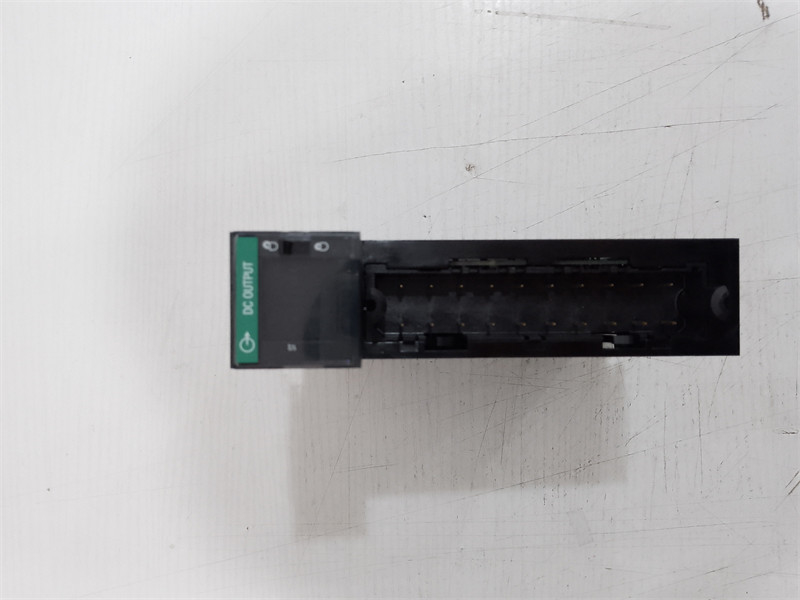

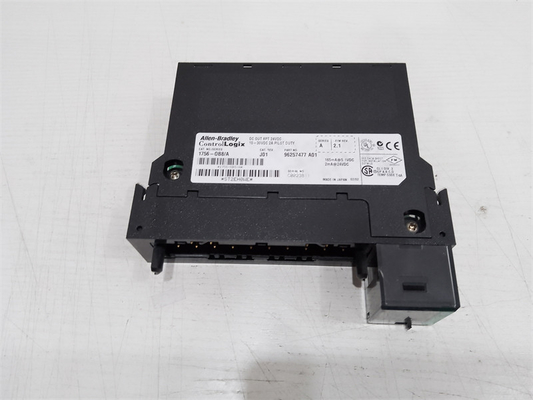

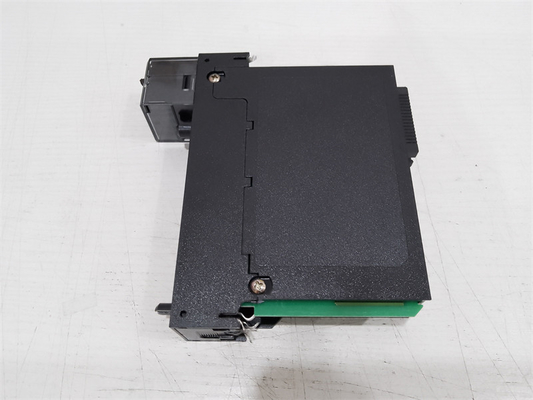

Módulo de salida de Allen-Bradley 1756-OB8 ControlLogix Digital DC 8 24VDC

El Allen-Bradley 1756-OB8 es un módulo de salida discreto de ControlLogix. Este módulo ofrece un rango de voltaje de salida de 10-30 VDC con un valor nominal de 24VDC.Se utiliza para energizar cargas eléctricas que operan en voltajes de CC, así como cargas de CA, utilizado con un circuito interpuesto.

The 1756-OB8 is a single slot module that occupies any available slot of the chassis except the left-most slot which is intended for the ControlLogix processor or ControlLogix communication adapter / scanner moduleEs compatible actuando como un componente local de E/S o como parte de un sistema distribuido de E/S.Se puede instalar en cualquier chasis disponible de 1756- ControlLogix y operar a lo largo de módulos de alimentación estándar o.

El 1756-OB8 tiene un consumo de corriente de 165 mA a 5.1 VDC y 2 mA a 24 VDC, mientras que la potencia total del plano trasero es de 0,89 W y la disipación de energía de 2,5 W @ 60 ° C (140 ° F) y la disipación térmica de 8.53 BTU/h. Cada canal de este módulo de salida puede entregar hasta 2 Amperes @ 60 °C (140 °F) y 8 Amperes @ 60 °C (140 °F) por módulo.

Este módulo utiliza un bloque terminal extraíble (RTB) para conectar cada canal del módulo a las cargas eléctricas.Los RTB compatibles son 1756-TBNH y 1756-TBSH, mientras que la clave RTB apropiada está definida por el usuario, llaves mecánicas.

Se introduce en la configuración de hardware donde los parámetros y propiedades del módulo pueden modificarse aún más. Algunos de estos parámetros son Intervalo de paquetes de solicitud (RPI), tiempo de filtro,inhibición del módulo y muchos otros.

Este módulo utiliza un bloque terminal extraíble (RTB) que puede ser el 1756-TBNH o el 1756-TBSH (20 pines RTB).sólo para escuchar - optimización de bastidores, datos de salida, datos de salida de sólo escucha, y datos de salida programados.

El módulo 1756-OB8 tiene una categoría de voltaje de 12/24 voltios fuente CC y un rango de operación de 10 a 30 voltios DC. Su consumo de corriente es de 165 mA a 5.1V y 2 mA a 24V. Tiene una potencia de fondo de 0.89 W,con una disipación máxima de 2,5 W a 60 grados Celsius y una disipación térmica de 8,53 BTU/h.La corriente máxima de fuga fuera de estado de este módulo es de 1 mA por punto y durante un estado de activación, tiene una caída de voltaje máxima de 1.2V DC a 2 A. También tiene una corriente máxima de 2 A por punto a 60 grados Celsius y una corriente máxima de 8 A a 60 grados Celsius por módulo.Su corriente de aumento por punto es de 4 A durante 10 ms cada uno que se puede repetir cada 1 s a 60 grados Celsius y su corriente de carga mínima es de 2 mA por punto. El voltaje de aislamiento del módulo es continuo a 250V. Este módulo también le permite modificar los estados en el Modo de falla por punto y los estados en el Modo de programa por punto.Las opciones para ambos son:Los rangos de temperatura para el módulo 1756-OB8 son de 0 a 60 grados Celsius cuando está en funcionamiento y de -40 a 85 grados Celsius cuando no está en funcionamiento.También tiene una temperatura máxima del aire ambiente de 60 grados centígrados y una humedad relativa no condensante del 5% al 95%.
