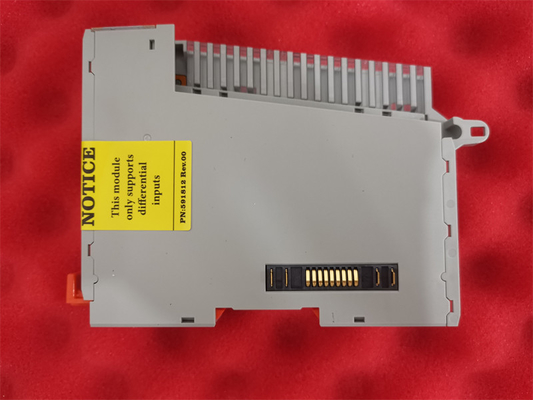

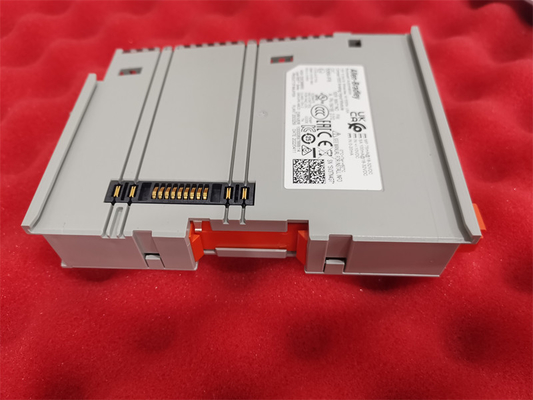

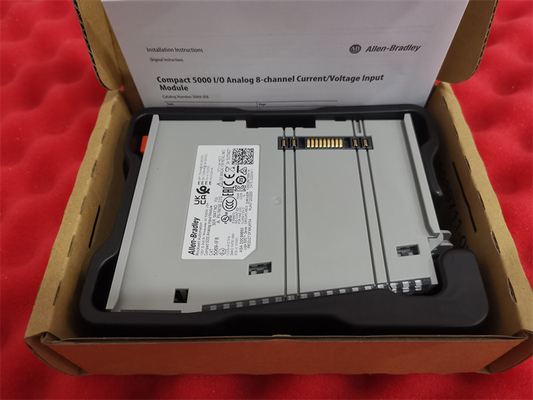

Módulo de canales de entrada análoga del diferencial de Allen-Bradley 5069-IF8 ocho (8)

El Allen-Bradley 5069-IF8 es un módulo Compact 5000 I/O. Este módulo es un módulo de entrada analógica que cuenta principalmente con ocho (8) canales de entrada diferenciales.0-10VDC y 0-5VDC mientras sea aplicable El rango de señal de corriente es de 0-20 mA y 4-20 mA.

El 5069-IF8 se utiliza típicamente en la interfaz de sensores y transmisores analógicos.La conversión se realiza a través del convertidor analógico a digital (ADC) Sigma-Delta Two de 24 bitsLos datos convertidos se guardan en el formato de datos de punto flotante de 32 bits IEEE. Los datos digitales convertidos pueden procesarse para permitir la alarma de datos a bordo,Escalado a unidades de ingeniería y muestreo de canales en tiempo real.

Este módulo tiene un tiempo de escaneo de 625 μs por canal y 2,5 ms por grupo. También cuenta con un filtro de muesca de entrada seleccionable con selecciones disponibles de 5, 10 (50/60 por defecto), 15, 20, 50, 60, 100, 200, 500, 1000, 2500, 5000, 10000, 15625, 25000, 31250, 62500 Hz. También se puede utilizar el término "concentración" para referirse a las frecuencias.Estas configuraciones de filtro se utilizan típicamente para linearizar los datos, especialmente los datos de entrada que son erráticos y cambian rápidamente en un corto período de tiempoAdemás, este módulo es compatible para su uso con un terminal de transductor remoto direccionable (HART).resistencia en el circuito de corriente para el cumplimiento del transmisor HARTEste módulo tiene proteccion de sobrevoltaje incorporada y detección de circuito abierto.< 2 s para tensión y rango de 4...20 mA, < 2 s.

La tensión de modo común de canal a canal de este módulo es de +/- 10V.También viene con una protección máxima de sobrevoltaje de +/- 30V DC en los modos de voltaje y corriente y con una protección máxima de sobrecorriente de +/- 30 mA en el modo de corrienteEsta unidad viene con 8 LEDs indicadores de I/O amarillo/rojo y 1 LEDs indicadores de módulo verde/rojo, utiliza una carcasa de tipo abierto, y está calibrada en fábrica.La potencia del módulo MOD o la potencia del bus de este módulo tiene un rango de voltaje y un rango de voltaje de paso de 18-32V CC para ambos rangos, la corriente máxima es de 75 mA, y la corriente máxima nominal es de 9,55 mA. El módulo 5069-IF8 tiene un actuador de sensor (SA) Campo de potencia de voltaje de 18-32V DC,el rango de voltaje de paso es de 0-32V CC, la corriente máxima de potencia de campo es de 100 mA y la corriente máxima nominal del módulo es de 9,95 A. Su disipación de potencia máxima es de 2,1 W en modo voltaje y 2,4 W en modo corriente,mientras que las disipaciones térmicas máximas son de 7.2 BTU/hora en modo tensión y 8.2 BTU/hora en modo corriente. También funciona mejor a una temperatura de 0-60 oC y puede almacenarse a una temperatura de -40-85 oC.
