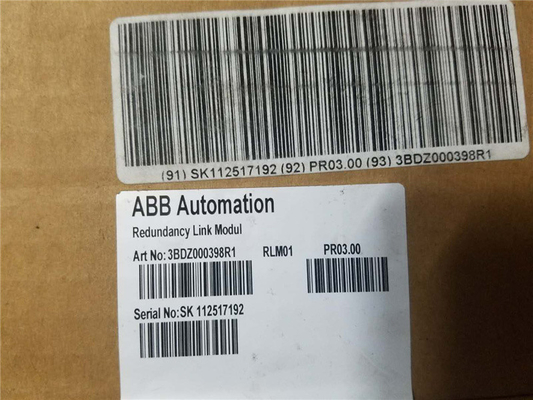

ABB RLM01 3BDZ000398R1 PROFIBUS Modulo de enlace de redundancia RLM01 Advant 800xA

ABB RLM01 3BDZ000398R1 PROFIBUS Modulo de enlace de redundancia Advant 800xA

Detalles del producto:

Información adicional:


Descripción:

Los dispositivos de campo equipados con una sola interfaz DP PROFIBUS pueden integrarse en la red redundante PROFIBUS utilizando el módulo de enlace de redundancia RLM01. Actúa como un interruptor activo,convierte dos líneas redundantes en una línea DP PROFIBUS o viceversa.El RLM01 amplifica la forma y la amplitud de la señal de los datos entrantes y monitorea las actividades y los estados de error de las tres líneas.

El módulo RLM01 puede colocarse directamente al lado de un maestro, frente a un segmento de autobús con varios esclavos o frente a un esclavista individual.Varias estaciones PROFIBUS con acopladores redundantes pueden conectarse directamente al PROFIBUS que ha sido redundante por RLM01Las estaciones con una sola interfaz pueden colocarse en la línea A o en la línea B. Cada interfaz RLM01 PROFIBUS puede operar hasta 31 estaciones PROFIBUS.

Redundancia de línea:
El módulo refuerza la forma y la amplitud de la señal de los datos recibidos y supervisa las tres líneas en cuanto a actividad y fallas.Cualquier falla que se reconozca se indica con la ayuda de un LED en el panel frontalLos mensajes adecuados están disponibles para fines de diagnóstico y pueden ser recogidos en la banda terminal de 8 polos.

Combinando líneas redundantes:
Los datos que llegan primero a través de la línea A o la línea B (véase el diagrama anterior), con el inicio correcto del marco, se reenvían a la conexión M. Si los datos llegan al mismo tiempo,se selecciona al azar la línea A o la línea BSi se detecta un error en la línea A, la lógica de control cambia a la línea B, que todavía está disponible.

Dividiendo una línea no redundante:
Los datos que llegan a través de la línea M con el inicio correcto del marco se pasan en paralelo a las otras dos conexiones, A y B. Si el inicio del marco es incorrecto,la lógica de control no emite ningún dato en A y B.
Para una mayor disponibilidad del propio RLM 01, se puede conectar una fuente de alimentación redundante con 24 V de corriente continua.La lógica de monitorización comprueba si ambos voltajes están disponibles e informa de cualquier mal funcionamiento que pueda ocurrir.
