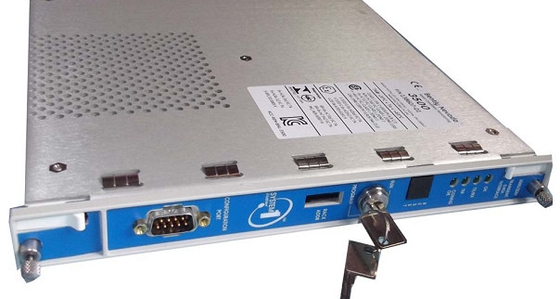

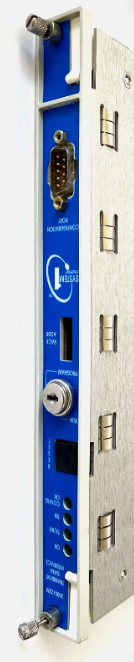

Bently Nevada 3500/22M 138607-01 Modulo estándar de interfaz de datos transitorios

Bently Nevada3500/22M 138607-01 Módulo estándar de interfaz de datos transitorios

Detalles del producto:

Información adicional:

Descripción:

La interfaz de datos transitorios 3500 (TDI) es la interfaz entre el sistema de monitoreo 3500 y el software de gestión de maquinaria System 1® de Bently Nevada.El TDI combina la capacidad de un módulo de interfaz de rack 3500/20 con la capacidad de recopilación de datos de un procesador de comunicación como TDXnetEl TDI funciona en la ranura RIM de un rack 3500 en conjunto con los monitores de la serie M (3500/40M, 3500/42M, etc.).) para recopilar continuamente datos de estado estacionario y de forma de onda transitoria y transmitir estos datos a través de un enlace Ethernet al software hostLa captura de datos estáticos es estándar con el TDI, sin embargo, el uso de un disco de habilitación de canales opcional permitirá capturar datos dinámicos o transitorios también.TDI ha hecho mejoras en varias áreas con respecto a los procesadores de comunicación anteriores, además de incorporar la función de procesador de comunicación dentro del rack 3500..

El TDI proporciona ciertas funciones comunes a todo el bastidor, sin embargo, el TDI no forma parte de la trayectoria crítica de vigilancia y no afecta al correcto y normal funcionamiento del sistema de vigilancia global.Se requiere un TDI o RIM por estanteEl TDI ocupa una sola ranura en el bastidor y siempre se encuentra en la ranura 1 (junto a las fuentes de alimentación).

Para las aplicaciones Triple Modular Redundant (TMR), el Sistema 3500 requiere una versión TMR del TDI.el TMR TDI también realiza “comparación de canales del monitor”. La configuración TMR 3500 ejecuta la votación de monitoreo utilizando la configuración especificada en las opciones del monitor.el TMR TDI compara continuamente las salidas de tres (3) monitores redundantesSi el TMR detecta que la información de uno de esos monitores ya no es equivalente (dentro de un porcentaje configurado) a los dos restantes,marcará el monitor como un error y colocará un evento en la lista de eventos del sistema.

Se utiliza para colocar el rack 3500 en el modo RUN o en el modo PROGRAM. El modo RUN permite el funcionamiento normal del rack y bloquea los cambios de configuración.El modo PROGRAM permite el funcionamiento normal del rack y también permite la configuración local o remota del rackLa llave se puede quitar del rack en cualquiera de las posiciones, permitiendo que el interruptor permanezca en la posición RUN o PROGRAM.Bloquear el interruptor en la posición RUN le permite restringir la reconfiguración no autorizada del rackEl interruptor de bloqueo en posición PROGRAMA permite la reconfiguración remota de un rack en cualquier momento.

Relay para indicar cuando el rack 3500 está funcionando normalmente o cuando se ha detectado un fallo dentro del rack.Este relé siempre funciona como “Normalmente Energético”.

Este disco se utiliza para habilitar el número de canales de datos dinámicos que el TDI admitirá; los datos dinámicos se refieren a la capacidad de recopilar formas de onda.Los puntos de estado estacionario son canales que recopilan datos de forma de onda debido a un comando de software o debido a un evento de alarma, y por lo tanto soporta valores de corriente, captura de forma de onda programada y captura de datos de alarma.Los puntos transitorios proporcionan toda la función de un punto de estado estacionario con las capacidades adicionales de recolección de forma de onda debido a variaciones de parámetros como la velocidad de la máquina.
