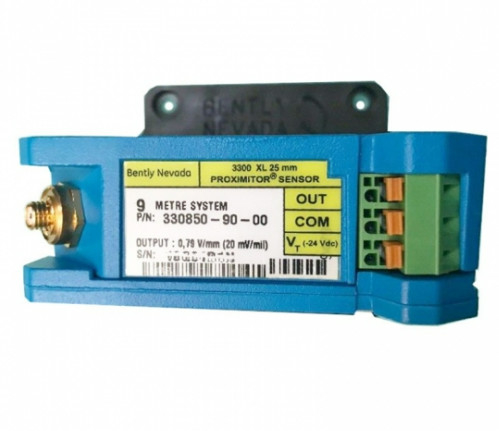

Bently Nevada 330850-50-05 3300XL Sistema de transductor de proximidad Sensor de proximidad de 25 mm

Bently Nevada3300XL Sistema de transductor de proximidad Sensor de proximidad de 25 mm

Detalles del producto:

Información adicional:

Descripción:

El sistema de transductor 3300 XL de 25 mm consta de una sonda de 25 mm separada, un cable de extensión y un sensor de proximidad de 3300 XL de 25 mm.La salida de 787 V/mm (20 mV/mil) da a este sistema un rango lineal de 12Basado en este rango lineal, el sistema de transductores de 25 mm 3300 XL es

Apto para medir la expansión diferencial (DE) en generadores de turbinas de vapor de tamaño mediano a grande causada por la diferencia en las tasas de crecimiento entre el rotor de la turbina y el estator de la máquina.

La medición de la expansión diferencial se realiza con dos transductores de proximidad que observan un collar o rampa a cierta distancia del rodamiento de empuje.

• Dos transductores observando el mismo lado de un collar.
• Dos transductores de entrada complementarios que observan lados opuestos de un collar, duplicando efectivamente el rango de DE medible.

Dos transductores con al menos un transductor mirando una rampa en un rotor y el segundo transductor mirando una rampa separada o una ubicación diferente en el rotor para compensar el movimiento radial.Este arreglo añade algún error a la mediciónLos criterios para seleccionar un método de montaje son el tamaño del objetivo disponible,la cantidad esperada de movimiento axial del rotor y el tipo de objetivo DE que existe en la máquina (collar frente a la rampa)Si se dispone de una altura suficiente del collar, se prefiere la configuración de dos transductores que observen el mismo lado del collar.

El sensor de proximidad 3300 XL de 25 mm tiene las mismas características avanzadas que nuestros sensores de proximidad 3300 XL anteriores.Su diseño delgado le permite ser montado en una instalación de alta densidad DIN-rail o una configuración de montaje de panel más tradicionalLa inmunidad RFI/EMI mejorada permite al sensor de proximidad 3300 XL obtener la homologación europea del marcado CE sin ninguna consideración especial de montaje.Esta inmunidad RFI también evita que el sistema del transductor sea afectado negativamente por las señales de radio de alta frecuencia cercanasLas tiras terminales de SpringLoc en el sensor de proximidad no requieren

las herramientas de instalación especiales y facilitan conexiones de cableado de campo más rápidas y altamente robustas.
