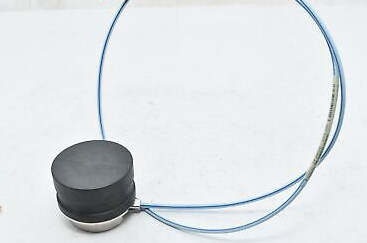

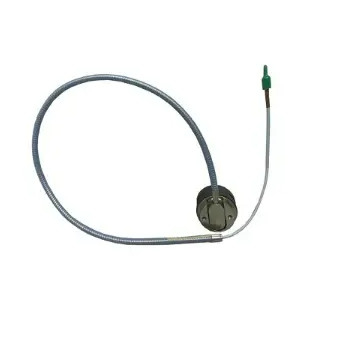

Bently Nevada 330876-02-10-00-00 3300XL Sistema de transductor de proximidad de 50 mm Sonda de proximidad de 50 mm

Bently Nevada330876-02-10-00-00 3300XL Sistema de transductor de proximidad de 50 mm Sonda de proximidad de 50 mm

Detalles del producto:

Información adicional:

Descripción:

El sistema de transductor de 50 mm 3300 XL consta de una sonda separada de 50 mm, un cable de extensión y un sensor de proximidad de 50 mm 3300 XL.La bobina de gran diámetro da a este sistema un rango lineal máximo de 27.9 mm (1100 mils), el rango lineal más largo de nuestra línea de transductores de corriente de remolino. This linear range makes the 3300 XL 50 mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing). Medir la expansión diferencial La medición de la expansión diferencial se realiza mediante el uso de dos transductores de proximidad que observan un collar o rampa a cierta distancia del rodamiento de empuje.Los arreglos típicos de montaje del transductor que requieren el transductor de largo alcance lineal de 3300 XL 50 mm incluyen:

• Dos transductores observando el mismo lado de un collar.
• Dos transductores de entrada complementarios que observan lados opuestos de un collar, duplicando efectivamente el rango de DE medible.

Los criterios para seleccionar un método de montaje son el tamaño del objetivo disponible, la cantidad esperada de movimiento axial del rotor y el tipo de objetivo DE que existe en la máquina.Si la altura del cuello es suficiente y el rango de medición total requerido es inferior a 27.9 mm 1,1 pulgadas, la configuración preferida para las mediciones redundantes es utilizar dos transductores que observan el mismo lado de un collar.2 pulgadas) de la gama total se requieren, instalar los transductores de manera complementaria en lados opuestos del cuello de expansión del diferencial u otro material objetivo.

La sonda de 50 mm 3300 XL viene en tres configuraciones de caja y rosca para reemplazar físicamente todos los sistemas estándar de 7200 50 mm (incluidas las sondas de salida laterales y traseras).Los soportes de montaje estándar del estilo 7200 todavía están disponibles como

Además, también está disponible un nuevo soporte para adaptar la sonda a la base de montaje deslizante del transductor integral DE de 50 mm.394 V/mm (10 mV/mil) de salida idéntica a la de los sistemas 7200 y 50 mm DE IntegralEn la actualización de los sistemas anteriores, cada componente del sistema de transductores (sonda, cable de extensión,y Proximitor Sensor) deben sustituirse por componentes de 3300 XL de 50 mm..
