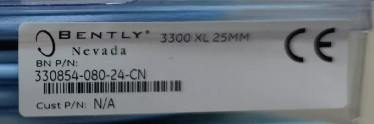

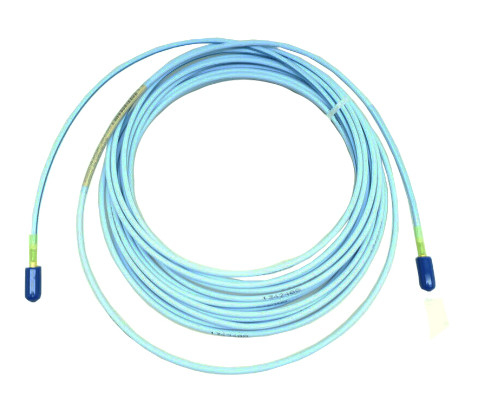

Bently Nevada 330854-080-24-CN 3300 XL Sistema de transductor de proximidad 25 mm Cable de extensión

Bently Nevada330854-080-24-CN 3300 XL Sistema de transductor de proximidad Cables de extensión de 25 mm

Detalles del producto:

Información adicional:

Descripción:

El sistema de transductor 3300 XL de 25 mm consta de una sonda de 25 mm separada, un cable de extensión y un sensor de proximidad de 3300 XL de 25 mm.La salida de 787 V/mm (20 mV/mil) da a este sistema un rango lineal de 12Basado en este rango lineal, el sistema de transductores de 25 mm 3300 XL es

Apto para medir la expansión diferencial (DE) en generadores de turbinas de vapor de tamaño mediano a grande causada por la diferencia en las tasas de crecimiento entre el rotor de la turbina y el estator de la máquina.

La medición de la expansión diferencial se realiza con dos transductores de proximidad que observan un collar o rampa a cierta distancia del rodamiento de empuje.

• Dos transductores observando el mismo lado de un collar.
• Dos transductores de entrada complementarios que observan lados opuestos de un collar, duplicando efectivamente el rango de DE medible.

Dos transductores con al menos un transductor mirando una rampa en un rotor y el segundo transductor mirando una rampa separada o una ubicación diferente en el rotor para compensar el movimiento radial.Este arreglo añade algún error a la mediciónLos criterios para seleccionar un método de montaje son el tamaño del objetivo disponible,la cantidad esperada de movimiento axial del rotor y el tipo de objetivo DE que existe en la máquina (collar frente a la rampa)Si se dispone de una altura suficiente del collar, se prefiere la configuración de dos transductores que observen el mismo lado del collar.

La sonda 3300 XL de 25 mm está diseñada para una supervivencia máxima en los entornos de DE de turbinas de vapor más duros.Puede funcionar continuamente y mantener su precisión a altas temperaturas de hasta 200 °C (392 °F)La sonda de 25 mm tiene un sello delantero y trasero que, combinado con el cable FluidLoc (norma en todas las sondas de 25 mm),evita que la humedad entre en la punta de la sondaLos conectores ClickLoc especiales de alta temperatura también son estándar en la sonda y el cable de extensión.Cada sonda y cable están provistos de protectores de conectores y una herramienta de instalación desechable de protectores de conectores para garantizar que los conectores permanezcan libres de contaminaciónEl conector ClickLoc en el cable de la sonda tiene un collar extraíble que facilita el enrutamiento del cable a través de espacios ajustados.
