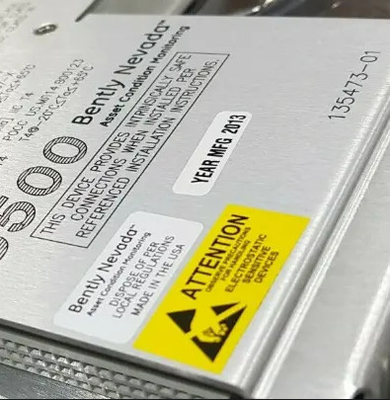

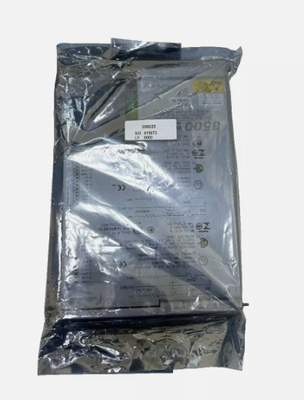

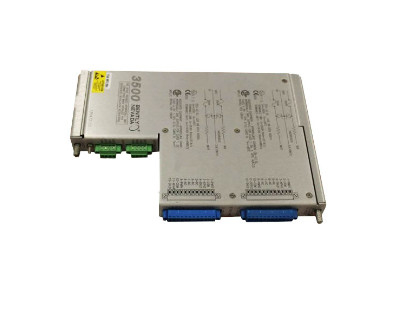

Bently Nevada 3500/25-01-03-00 135473-01 Keyphasor Módulo de entrada y salida de barrera interna con terminaciones internas

Bently Nevada3500/25-01-03-00 135473-01 Módulo de entrada/salida de barrera interna de keyphasor con terminaciones internas

Detalles del producto:

Información adicional:

Descripción:

El módulo 3500/25 es un módulo de dos canales de media altura utilizado para proporcionar señales Keyphasor a los módulos de monitor en un rack 3500. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerEl sistema de protección de la maquinaria 3500 puede aceptar hasta cuatro señales de Keyphasor para la configuración normal y hasta ocho señales de Keyphasor en una configuración emparejada.

(La señal del keyphasor es un pulso de una vez por giro o de múltiples eventos por giro de un eje o engranaje giratorio Este método se utiliza para proporcionar una medición precisa del tiempo. permite 3500 módulos de monitor y equipo de diagnóstico para medir el eje rotativo Parámetros de velocidad y de vector, tales como vibración de 1X amplitud y fase)

El módulo Keyphasor mejorado es un módulo de sistema 3500 mejorado.Ofrece capacidades de procesamiento de señales Keyphasor ampliadas sobre el diseño anterior, manteniendo una completa compatibilidad hacia abajo en términos de formaEl módulo Keyphasor, PWA 125792-01, se sustituye por completo por el módulo actualizado 149369-01.

Cuando se requiere una entrada de Keyphasor del sistema para aplicaciones Triple Modular Redundant (TMR), el sistema 3500 debe emplear dos módulos de Keyphasor.los módulos funcionan en paralelo para proporcionar una señal primaria y secundaria Keyphasor a los otros módulos en el bastidor.

El módulo de E/S de Keyphasor aislado está diseñado para aplicaciones en las que las señales de Keyphasor están ligadas en paralelo a varios dispositivos y requieren aislamiento de otros sistemas, como un sistema de control. The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is provided

La intención de este módulo de E/S era principalmente medir la velocidad del eje y no la fase.pero esta E/S introduce un cambio de fase ligeramente mayor que la versión de E/S no aislada.
