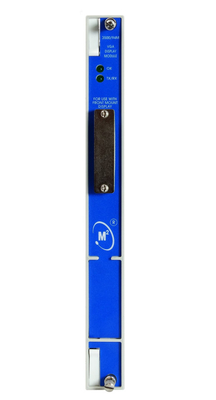

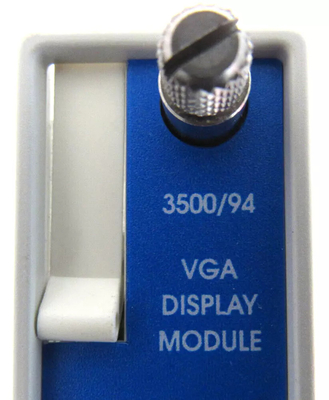

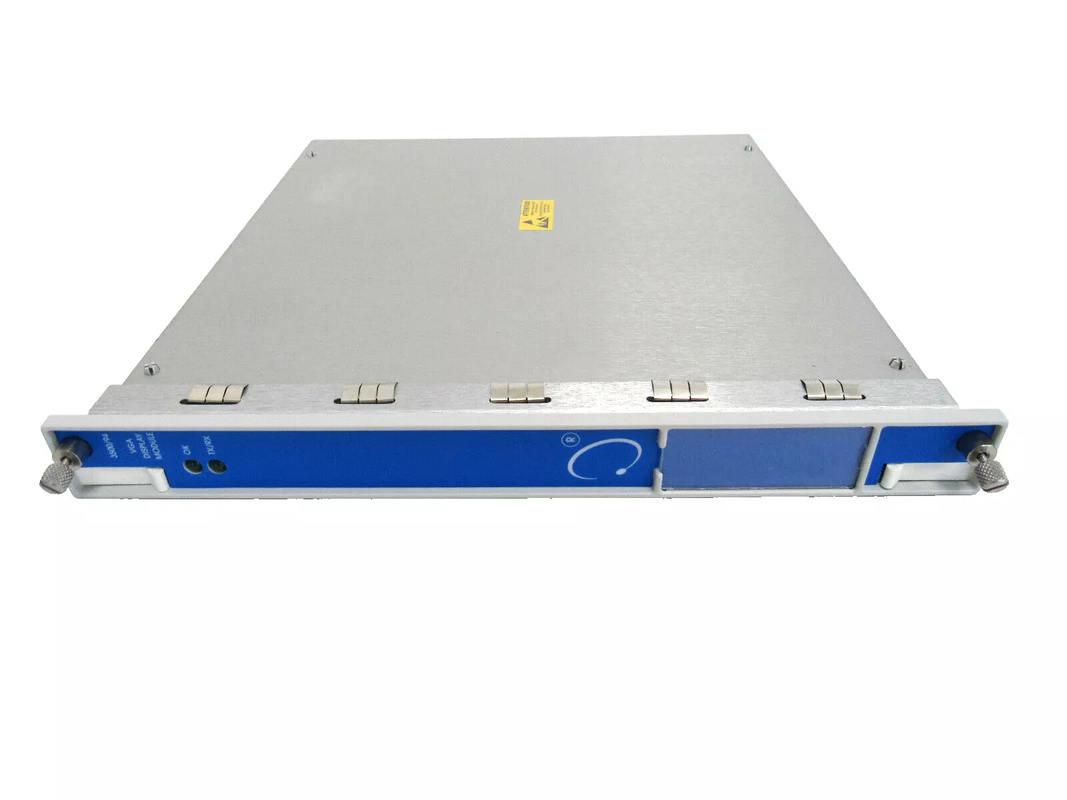

Bently Nevada 3500/94 145988-01 Modulo de monitor de visualización VGA

Bently Nevada3500/94 145988-01 Módulo de visualización VGA

Detalles del producto:

Descripción:

El módulo VGA 3500/94M muestra toda la información del sistema de protección de la máquina 3500, incluida:

• Lista de eventos del sistema
• Lista de eventos de alarma
• Todos los datos del módulo y del canal
• Estado de alarma y estado de OK
• Nueve opciones de visualización personalizadas

Por defecto, una pantalla de gráfico de barras muestra todas las mediciones de vibración filtradas por 1X.mientras que otro muestra los valores de la brecha del transductor de proximidad.

Puede organizar pantallas personalizadas en grupos de trenes de máquinas. También puede organizar los datos del sistema en cualquier página en la pantalla personalizada.

El 3500/94M está compuesto por:

• El módulo VGA 3500/94M
• Un módulo de E/S
• Una pantalla táctil VGA de 10" o 15"

Puede montar el monitor de visualización VGA utilizando cables estándar hasta 6 m (20 pies) desde un rack 3500, o utilizando un extensor de monitor de video de teclado (KVM) soportado, hasta 10 km (6,2 millas) desde el rack 3500.

El 3500/94M requiere el módulo 3500/22 Transient Data Interface (TDI). También requiere estas o versiones más nuevas del siguiente firmware y software:

• 3500/94M El firmware 4.06, el Rev. C.
• Se trata de un sistema de control de las emisiones de gases de escape.71
• 3500/01 Software (configuración de bastidores) Rev. 5.6
• 3500/02 Software (Op Display) Rev. 2.21
• 3500/03 Software (adquisición de datos) Rev. 1.22

El 3500/94M requiere el siguiente hardware: 3500/22 TDI - Interfaz de datos transitorios

Enlace a la hoja de fechas:3500-94M Monitor de visualización VGA.pdf
