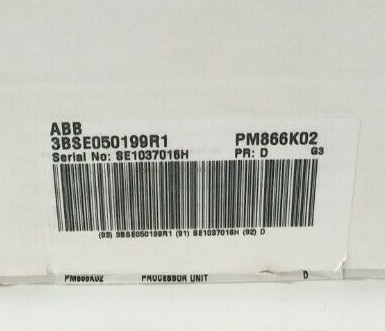

ABB PM866K02 3BSE050199R1 Unidad de procesador redundante

ABB PM866K02 3BSE050199R1 Unidad de procesador redundante

Detalles del producto:

Descripción:

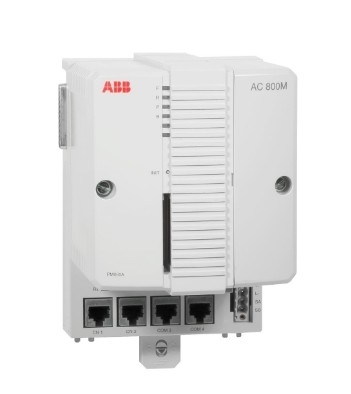

La placa de la CPU contiene el microprocesador y la memoria RAM, un reloj en tiempo real, indicadores LED, botón de presión INIT y una interfaz CompactFlash.La placa base del controlador PM866 / PM866A tiene dos puertos Ethernet RJ45 (CN1, CN2) para la conexión a la red de control, y dos puertos serie RJ45 (COM3, COM4).Considerando que el otro puerto (COM4) está aislado y se utiliza para la conexión de una herramienta de configuraciónEl controlador admite redundancia de CPU para una mayor disponibilidad (CPU, CEX-Bus, interfaces de comunicación y S800 I/O).

Procedimientos sencillos de fijación/desafilamiento de rieles DIN, utilizando el mecanismo único de deslizamiento y bloqueo.Todas las placas base tienen una dirección Ethernet única que proporciona a cada CPU una identidad de hardwareLa dirección se puede encontrar en la etiqueta de dirección Ethernet adjunta a la placa base TP830.PM866K02 incluidas 2 piezas de PM866K01La placa de la CPU contiene el microprocesador y la memoria RAM, un reloj en tiempo real, indicadores LED, botón INIT y una interfaz CompactFlash.garantizar un tiempo de inactividad mínimo en entornos críticos como la automatización de procesosEstá diseñado para encajar en varias configuraciones DCS y PLC para un control robusto del sistema.

El ABB PM866K02 (3BSE050199R1) es una unidad de procesador redundante diseñada para sistemas de alta disponibilidad.La unidad es parte de la familia de controladores AC 800M de ABBEl controlador AC800M es un componente importante de la red de control.PM866 3BSE050200R1 PM866K01 3BSE050198R1 PM866K02 3BSE050199R1 admite dos modos de trabajo: redundante y no redundante, y dos modos de servicio de comunicación: cliente/servidor.

El ABB PM866K02 puede realizar la comunicación entre los controladores y con el software de la estación de ingeniería.La comunicación de datos con software y sistemas de terceros como HMI también se puede realizar. El controlador AC800M admite una variedad de protocolos de comunicación de uso común, incluidos MasterBus 300, COMLI, Modbus y Siemens 3964R, y puede comunicarse fácilmente con otros controladores,sistemas de automatización y dispositivos de campoEl controlador AC800M también admite protocolos de comunicación serie adicionales, lo que es adecuado para comunicarse con dispositivos externos como terminales, impresoras y controladores especiales.El programa de aplicación se puede guardar y descargar al controlador a través de una tarjeta flash CF, o puede cargarse en la memoria RAM del controlador objetivo a través de un puerto serie o Ethernet.

Enlace a la hoja de datos:

ABB PM866K02 3BSE050199R1.pdf
