GE IS200TRPGH1B General Electric Turbine Primary Trip Terminal Board (Tabla de terminales de viaje primario de las turbinas eléctricas generales)

GE IS200TRPGH1B General Electric Turbine Primary Trip Terminal Board (Tabla de terminales de viaje primario de las turbinas eléctricas generales)

Detalles del producto:

Información adicional:

Descripción:

La IS200TRPGH1B es una placa de terminal de viaje primario fabricada y diseñada por General Electric como parte de la serie Mark VI utilizada en sistemas de control de turbinas de gas.El controlador de E/S regula la placa terminal del TRPGLos tres circuitos de votación en el TRPG cuentan con nueve relés magnéticos que se conectan a tres solenoides de viaje, o dispositivos eléctricos de viaje (ETD).Los lados primario y de emergencia de la interfaz con los ETD están formados por el TRPG y el TREG trabajando juntos.Para las aplicaciones de turbinas de gas, TRPG también acepta las entradas de ocho detectores de llama Geiger-Mueller.

Los diagnósticos de TRPG son ejecutados por la placa de E/S. Estos incluyen la retroalimentación del controlador del relé del solenoide de viaje y el contacto, el bus de potencia del solenoide,y el voltaje de excitación del detector de llama es demasiado bajo o excesivoSi alguna de las señales se vuelve anormal, se genera una advertencia de diagnóstico (más allá de los límites)..Si se encuentra una discrepancia, se genera un error de incompatibilidad de hardware.y la ubicación del enchufe están todos codificados en el chip de dispositivo de identificación de sólo lectura.

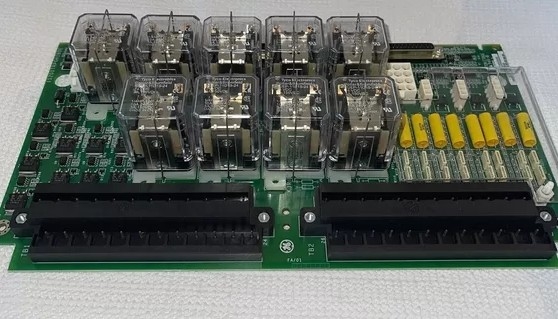

El módulo IS200TRPGH1B sirve como la placa de terminación de viaje principal dentro del sistema de control de turbina de gas GE Mark VI Speedtronic.Su función principal es la de interfacerse con el controlador de protección de la turbina primaria y los dispositivos de viaje de emergencia (ETD).Las características clave del IS200TRPGH1B incluyen dos grandes bloques terminales negros situados en el lado izquierdo,cada uno equipado con 24 terminales de metal plateado numerados secuencialmente del 1 al 48La mitad inferior de la placa alberga una variedad de condensadores: una línea vertical de 8 condensadores amarillos sólidos centrados en la parte inferior,acompañado por dos filas paralelas de pequeños condensadores blancos que suman 16 unidades a la izquierda.

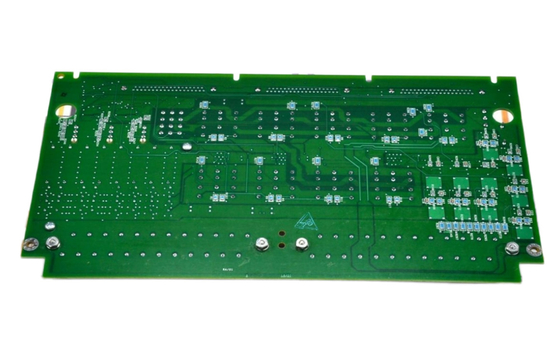

El IS200TRPGH1B es un PCB o placa de circuito impreso con una variedad de componentes diferentes.Ambos bloques de terminales contienen veinticuatro terminales de metal plateado que están numerados de uno a veinticuatro y de veinticinco a cuarenta y ochoUna variedad de condensadores se encuentran en la mitad inferior del IS200TRPGH1B. Una línea vertical de ocho condensadores amarillos sólidos se dispone en la parte inferior del IS200TRPGH1B en el centro de la placa.A la izquierda de estos condensadores amarillos, hay dos filas verticales de pequeños condensadores blancos.
