GE IS220PDIIH1B Tabla de contacto discreto de entrada de la placa del terminal de la marca V

GE IS220PDIIH1B Tabla de contacto discreto de entrada de la placa del terminal de la marca V

Detalles del producto:

Descripción:

El IS220PDIIH1B es un panel de terminal de entrada de contacto discreto fabricado y diseñado por General Electric como parte de la serie Mark VIe utilizada en los sistemas de control de turbinas distribuidos de GE.El paquete de E/S PDIA proporciona la interfaz eléctrica entre una o dos redes Ethernet de E/S y una placa terminal de entrada discretaEl paquete contiene una placa de procesador común a todos los paquetes de E/S distribuidos Mark VIe y una placa de adquisición específica para la función de entrada discreta.El paquete acepta hasta 24 entradas de contacto y señales de retroalimentación específicas de la placa terminal, y PDIA acepta tres niveles de voltaje diferentes (con los tipos de placas terminales TBCIH1, H2 y H3).Se dispone de conexiones para la placa de entrada discreta aislada con detección de voltaje (con placa de tipo TICI)..

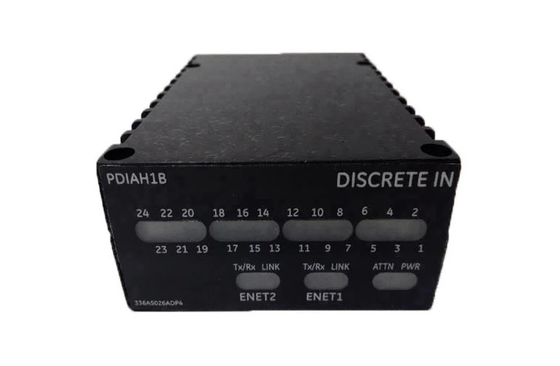

En comparación con otros modelos de la serie Mark VI, el IS220PDIAH1A no tiene necesariamente una placa frontal específica, ya que es un paquete de E/S. En la parte frontal del dispositivo, hay siete indicadores,en el lado derecho del paquete en un grupo de tres hay indicadores para la potencia y dos para el enlace, uno se indica como ENet1 y el otro como ENet2.hay un puerto Ethernet que se utiliza para cablear el modelo al Ethernet para permitir una comunicación Ethernet fácilTiene alta velocidad, red de entrada / salida (I / O) para sistemas redundantes simples, duales y triples.y interfaz de supervisión con las estaciones de mantenimiento y de explotación, así como sistemas de terceros.

El IS220PDIIH1B está etiquetado como un paquete de E/S discreto y se utiliza en la serie Mark VI junto con el módulo de entrada discreta YDIA.El modelo funciona junto con el PDIA para ser aprobado para su uso en lugares peligrososEn la parte delantera del dispositivo, hay siete indicadores, incluyendo tres indicadores para la energía y dos para el enlace, etiquetados como ENet1 y ENet2.hay un puerto Ethernet que se utiliza para cablear el modelo al Ethernet para permitir una comunicación Ethernet fácil.

Como módulo de entrada discreta de GE PDIA, IS220PDIIH1B pertenece a la serie Mark Vie.El paquete de entrada discreta (PDIA) proporciona la interfaz eléctrica entre una o dos redes Ethernet de E/S y una placa terminal de entrada discretaEl paquete contiene una placa de procesador común a todos los paquetes de E/S distribuidos de Mark Vle y una placa de adquisición específica para la función de entrada discreta.El paquete acepta hasta 24 señales de entrada de contacto y de retroalimentación específicas de la placa terminal. PDIA acepta tres niveles de voltaje diferentes (con los tipos de placas terminales TBCIH1, H2 y H3).Las conexiones para la placa de entrada discreta aislada con detección de voltaje (con placa tipo TICI) están disponibles.La entrada del sistema al paquete es a través de dos conectores RI45 Ethernet y una entrada de energía de tres pines.La entrada de señal discreta es a través de un conector DC-37 pin que se conecta directamente con el conector de la placa terminal asociadaLos diagnósticos visuales se proporcionan a través de LEDs indicadores, y las comunicaciones serie de diagnóstico local son posibles a través de un puerto infrarrojo.El sistema de control Mark VIe es una plataforma flexible utilizada en múltiples aplicaciones.
