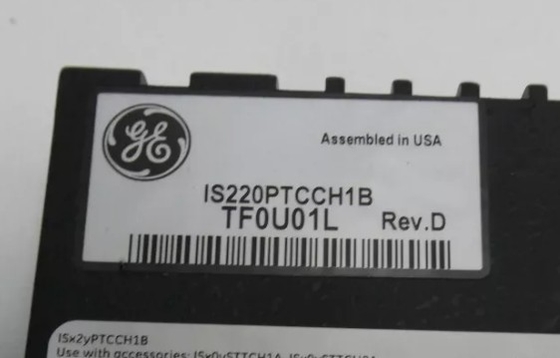

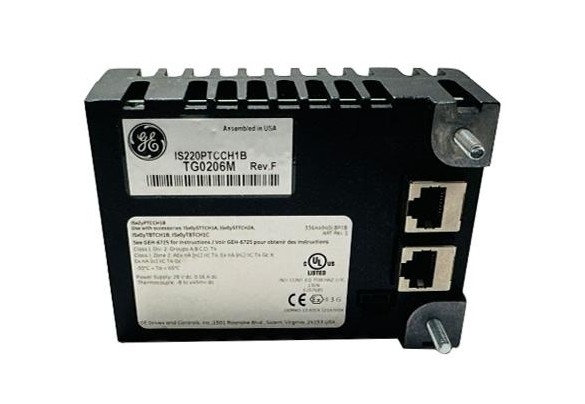

GE IS220PTCCH1B Marca VIe Speedtronic Conjunto de entrada de termopares de alto rendimiento

GE IS220PTCCH1B Marca VIe Speedtronic Conjunto de entrada de termopares de alto rendimiento

Detalles del producto:

Descripción:

GE Speedtronic Mark VIe IS220PTCCH1B es un módulo de entrada de termopares compuesto por 12 entradas optimizadas para la combustión y 1 unión fría.Las aplicaciones de redundancia modular duplex y triple son todas posibles con el IS220PTCCH1BEsta placa puede acomodar termopares convencionales como E, J, K, S y T, así como entradas de mV que van desde -8 a 45 mV.y T pueden estar conectados a tierra o no y pueden colocarse hasta a 984 pies del panel de E/S de la turbina. La resistencia del cable no debe exceder los 450 ohmios. El IS220PTCCH1B puede ejecutar una variedad de autodiagnósticos, incluida la memoria flash, la RAM, el hardware de la placa del procesador y las autopruebas del puerto Ethernet.También proporciona un seguimiento continuo de su suministro de energía interna para asegurar que funcionan correctamente.

El IS220PTCCH1B puede ejecutar una variedad de autodiagnóstico, incluyendo memoria flash, RAM, hardware de la placa del procesador y auto-pruebas del puerto Ethernet.También proporciona un seguimiento continuo de su suministro de energía interna para asegurar que funcionan correctamenteLos diagnósticos visuales se proporcionan a través de LEDs indicadores, y las comunicaciones serie de diagnóstico local son posibles a través de un puerto infrarrojo.La entrada al paquete es a través de conectores Ethernet RJ45 duales y una entrada de energía de tres pinesLa salida es a través de un conector DC-37 que se conecta directamente con el conector de la placa terminal asociada.

El IS220PTCCH1B REV F es un módulo de entrada de termopares fabricado y diseñado por General Electric como parte de la serie Mark VIe utilizada en los sistemas de control distribuido de GE.El PTCC proporciona la interfaz eléctrica entre una o dos redes Ethernet de E/S y una placa terminal de entrada de termoparesEl paquete contiene una placa de procesador común a todos los paquetes de E/S distribuidos Mark VIe y una placa de adquisición específica para la función de entrada de termopares.El paquete es capaz de manejar hasta 12 entradas de termoparesDos paquetes pueden manejar 24 entradas en TBTCH1C. En la configuración TMR con la placa terminal TBTCH1B, se utilizan tres paquetes con tres uniones frías, pero solo 12 termopares están disponibles.

El IS220PTCCH1B es un paquete de I/O Mark VIe. Uno o más módulos de paquete de I/O digitalizan la señal del sensor y la alimentan al controlador.Esto se utiliza principalmente con la serie GE Speedtronic Mark VIeAdemás, el Mark VIe es una plataforma flexible para múltiples aplicaciones. También proporciona I/O en red de alta velocidad para sistemas simplex, dual y triple redundantes.IS220PTCCH1B es un módulo de PCB múltiple con PCB multicapa repleto de componentes SMDTambién están disponibles numerosas versiones de este paquete de E/S.
