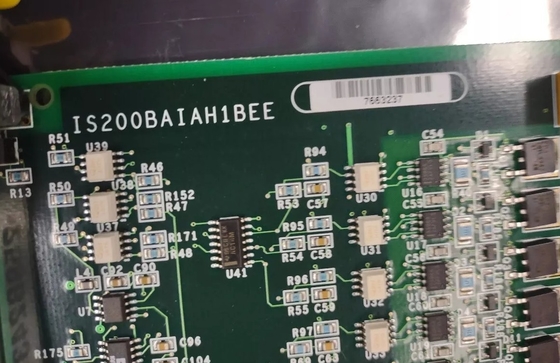

GE IS200BAIAH1BEE Tarjeta de interfaz de aplicación de puente Mark VI en stock

GE IS200BAIAH1BEE Tarjeta de interfaz de aplicación de puente Mark VIEn stock

Detalles del producto:

Descripción:

El IS200BAIAH1BEE o BAIA está destinado a ser un PCB de reemplazo. Tiene una EEPROM que viene con el firmware precargado de fábrica. Este circuito de memoria nunca debe ser reprogramado o removido.Si deja de funcionar o se dañaEl BAIA también utiliza una interfaz de E/S RS-232C que va al teclado del sistema de accionamiento o al PC desde una placa DSPX.El IS200BAIAH1BEE debe colocarse verticalmente en el conjunto del bastidor de tarjetas de control al que está asignado.En la placa frontal del BAIA, hay una etiqueta de advertencia que alerta al usuario para que solo monte esta tarjeta en la ranura 1 del bastidor. Las ranuras del bastidor están configuradas específicamente para ciertas tablas.La instalación de este tablero en una ranura que no sea la primera dará lugar a daños en el tableroHay un indicador LED en la placa que lleva la etiqueta IMOK.

GE IS200BAIAH1B e IS200BAIAH1BEE son tarjetas de interfaz de aplicación de puente diseñadas para sistemas de control GE Mark VI.Estos módulos se utilizan principalmente para conectar y gestionar la comunicación y la transmisión de señales entre generadores y sistemas de excitación para garantizar una coordinación y control eficientes entre dispositivosEsta tarjeta de interfaz tiene múltiples canales de entrada y salida, puede procesar señales digitales de generadores y sistemas de excitación, y monitorear el estado del equipo en tiempo real.Mediante un intercambio eficiente de datos, IS200BAIAH1B e IS200BAIAH1BEE pueden optimizar las estrategias de control de excitación y mejorar el rendimiento del generador y la velocidad de respuesta.Este diseño de interfaz flexible le permite adaptarse a diferentes requisitos de aplicación e integrarse sin problemas con otros módulos de control.

El IS200BAIAH1B está diseñado para funcionar como una placa de interfaz de aplicación puente en los sistemas de accionamiento de la serie Innovation.Esta placa proporciona referencia tierra-tierra y aislamiento para las entradas de señal de las placas terminalesCada placa está diseñada con una EEPROM incorporada que contiene firmware no destinado a su eliminación o programación de campo. The Innovation Series that this particular IS200BAIAH1B Bridge Application Interface Board printed circuit board product offering belongs to has to be considered a child product series of the greater Mark VI Turbine Control System Series that this IS200BAIAH1B PCB was originally devised for.

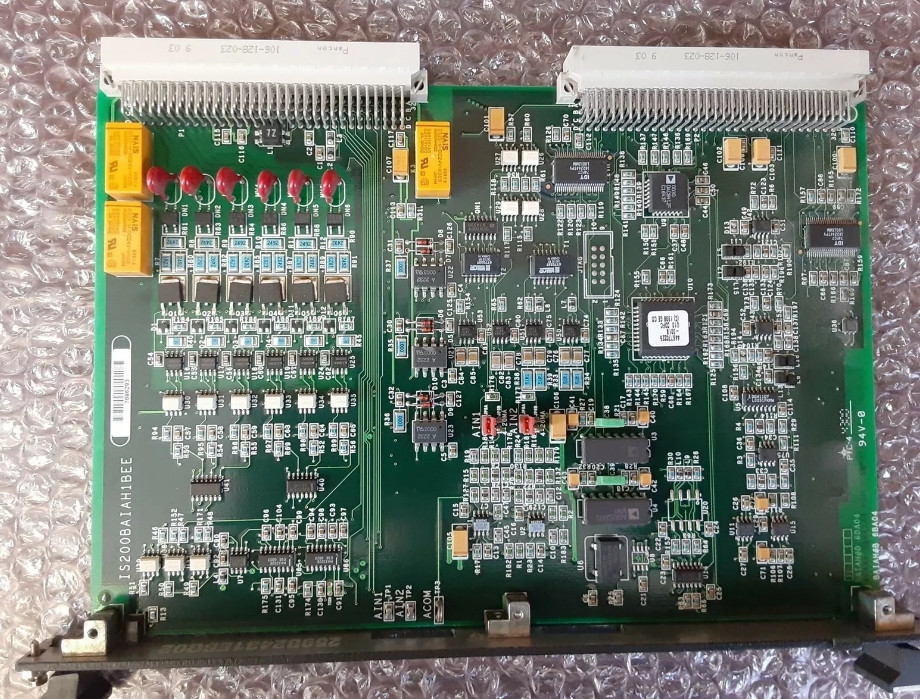

El IS200BAIAH1B es una placa de la serie Innovation, que está diseñada para ser colocada en una ranura de rack específica.Debido a este riesgo de daños, también es importante considerar las dimensiones de los PCB antes de tomar una decisión de compra.Esta placa de circuito impreso en particular viene revisado con dimensiones aproximadas de 12 pulgadas de longitud por 9 pulgadas de anchoEl espesor de este PCB no es superior a una pulgada y media. El IS200BAIAH1B tiene tres relés, seis varistores, cuatro interruptores de salto, tres puntos de prueba y varios circuitos integrados.La placa tiene dos conectores de plano trasero situados en un bordeEstos conectores de plano trasero están etiquetados como conectores Pancon 106-128-023, que tienen una disponibilidad en general baja en el mercado.
