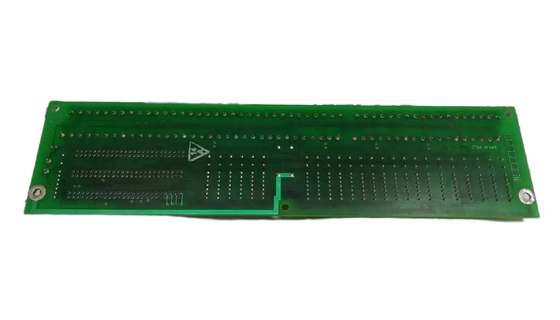

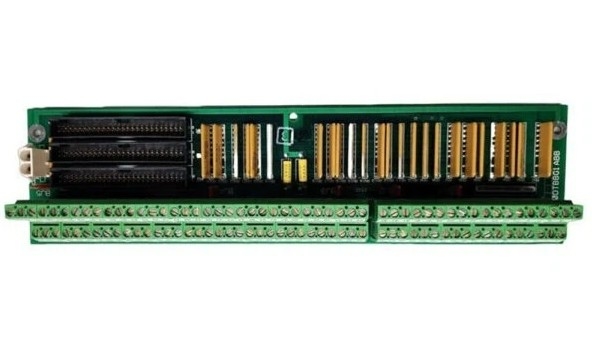

GE DS200DTBBG1A MarkV Terminal Board Modulo de E/S digital Tarjeta de conector de la tarjeta del terminal

GE DS200DTBBG1A MarkV Terminal Board Modulo de E/S digital Tarjeta de conector de la tarjeta del terminal

Detalles del producto:

Información adicional:

Descripción:

La tarjeta DS200DTBBG1A es una tarjeta de conector digital de placa de terminal de la serie GE Mark V. La tarjeta de conector digital de terminal de GE DS200DTBBG1A tiene dos bloques de terminal,con una capacidad de carga de más de 10 kW,También se incluyen tres conexiones de 50 pines. JFF, JFG y JFH son los ID para los conectores de 40 pines. También hay cinco saltadores y conectores de bayoneta.Porque hay tres conectores de 40 pines en la placaEs fundamental volver a poner la unidad en servicio después de reemplazar la placa si quieres recuperar la productividad.

El DS200DTBBG1A está diseñado para proporcionar una interfaz de E/S de alta densidad y fácilmente operable para los sistemas de control de turbinas.para un total de 190 terminalesLa placa también incluye tres conectores de 50 pines con conectores de estilo bayoneta, lo que facilita la conexión y desconexión de cables de cinta.El DS200DTBBG1A sirve como módulo de terminación de expansión de entrada de contacto en la serie Mark V de sistemas de control de turbinasEl DS200DTBBG1A se encuentra típicamente en los núcleos QD o C del sistema Mark V.

Existe la posibilidad de tener un máximo de 110 cables de señal conectados a los bloques terminales del módulo de terminación de expansión de entrada de contacto DS200DTBBGIA.Esto será difícil de gestionar sin un método para documentar donde los cables de señal separados están conectados. Un bloque terminal se asigna TB1 como el ID y el otro bloque terminal se asigna TB2 como el ID. Los terminales separados se numeran en secuencia en cada bloque terminal.Para identificar un terminal específico se utiliza el bloque de terminal ID y el número asignado al terminalAlgunos ejemplos son TB1 90 y TB2 48. TB1 90 es terminal 90 en el bloque terminal 1, mientras que TB2 48 es terminal 48 en el bloque terminal 2.

Ahora que algunos de los diversos elementos de hardware proporcionados para el montaje de este DS200DTBBGIA Conact Input Expansion Termination Module han sido revelados,Es posible explicar los tipos de conectores compatibles con este producto de la serie Mark V.Algunos de los tipos de conectores utilizados junto con este módulo de terminación de expansión de entrada de contacto DS200DTBBGIA incluyen el conector de entrada de contacto JRR TCDA,el conector de alimentación de la placa JY 125 V DC DTBA, y el conector JRS/T, que normalmente no se utiliza.
