IS200DAMAG1B Panel de control de las turbinas de gas Speedtronic de GE

IS200DAMAG1B Panel de control de las turbinas de gas Speedtronic de GE

Detalles del producto:

Descripción:

IS200DAMAG1B es una tarjeta de inversor desarrollada por General Electrics.Está diseñado para trabajar con un solo módulo IGBT para la parte superior de la fase y un único módulo IGBT para la parte inferior de la faseEstos son típicamente Powerrex CM1000HA-28H IGBTs. Estas placas están destinadas a conectarse directamente a la placa de Interfaz de Personalidad de Puente, así como a las terminales de puerta, emisor y colector del IGBT.Este es un amplificador de entrada y placa de interfaz para la serie de Innovación 620 marco unidades de bajo voltaje.

Los sistemas GE Mark VI Speedtronic para la gestión de turbinas de gas y vapor incluyeron impulsos de innovación.El módulo funciona con un único módulo IGBT para la parte superior de la fase y un único módulo IGBT para la parte inferior de la faseLas tarjetas DAMA están diseñadas para conectarse directamente a la tarjeta de interfaz de personalidad del puente, así como a las terminales de puerta, emisor y colector del IGBT.Cuenta con un módulo de memoria dual en línea (DIMM) para almacenar parámetros, un puerto Ethernet para la comunicación, un LED indicador de estado y una función de actualización de firmware incorporada.con un valor de transmisión de una frecuencia de 1 kHz o más, pero no superior a 15 kHz,La tarjeta está diseñada para su uso en aplicaciones de alta potencia, con una tensión nominal de hasta 690 voltios y una corriente nominal de hasta 1700 amperes.

El IS200DAMAG1BCB es una placa desordenada que funciona junto con dos patas de módulos IGBT.Se conecta a las patas IGBT de fase superior e inferior (normalmente CM1000HA-28 H Powerrex) a través de una conexión directaLa placa también se conecta a la placa de interfaz de personalidad de puente (BPIA). Las conexiones se hacen a través de los múltiples pines en dos conectores,con un conector vertical de 12 pines y un conector vertical de 6 pinsLa publicación GE GEI-100262A proporciona una lista completa de cada pin y su uso y ruta de conexión.

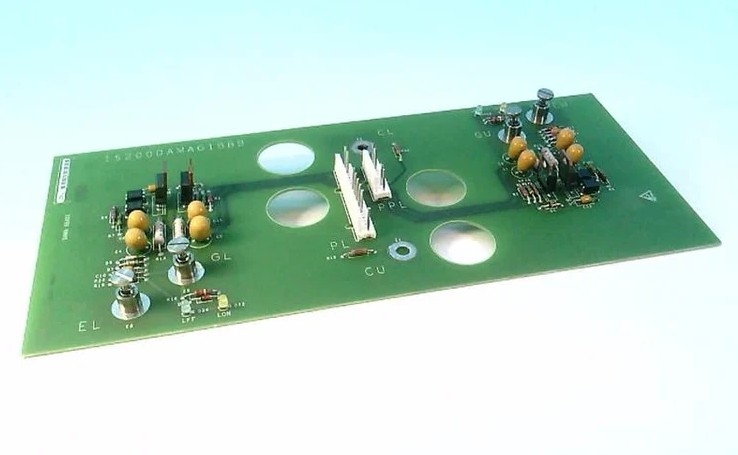

El IS200DAMAG1B es un dispositivo conocido como tarjeta inversora.La serie 193x consta de muchos dispositivos que se utilizan para gestionar las operaciones de las turbinas de gas y vapor para uso industrialEl IS200DAMAG1B es una placa de circuito impreso rectangular relativamente pequeña.Cada uno de estos grupos contiene los mismos componentesEn cada grupo se pueden ver dos componentes metálicos de plata altos que están etiquetados con la letra E. También se presentan en cada uno de los grupos dos condensadores amarillos de cuatro.
