Detalles del producto:

Descripción:

IS200TBAIH1C es una placa terminal de entrada analógica fabricada y diseñada por General Electric como parte de la serie Mark VI utilizada en sistemas de control de turbinas de gas.Dos salidas y 10 entradas analógicas son soportadas por la placa terminal de entrada analógicaDos alambres, tres alambres, cuatro alambres, o transmisores que son alimentados externamente pueden ser todos conectados a una de las diez entradas analógicas.Puede configurarse una corriente de 0-20 mA o 0-200 mA para las salidas analógicasLa sobrecarga y el ruido de alta frecuencia están protegidos por circuitos de supresión de ruido en las entradas y salidas.

Para la conexión a los procesadores de E/S, el TBAI dispone de tres conectores DC-37.Tanto las conexiones directas a la electrónica como las conexiones por cable son posibles. A los tres conectores para los controles R, S y T en las aplicaciones TMR, las señales de entrada se ventilan hacia afuera. Utilizando una derivación de medición en el TBAI,la corriente total de los tres controladores de salida que están conectados se combina para ejecutar las salidas TMRDespués de eso, la electrónica recibe la señal de corriente total del TBAI para que pueda regularla al punto de ajuste especificado.

• Un transmisor de dos cables con una entrada analógica
• Transmisor de tres cables con entrada analógica
• Transmisor de cuatro cables con entrada analógica
• Transmisor con entrada analógica y alimentación externa
• Entrada analógica de corriente continua de 5 y 10 voltios
• 0-20 mA de salida analógica
• 0-200 mA de salida analógica

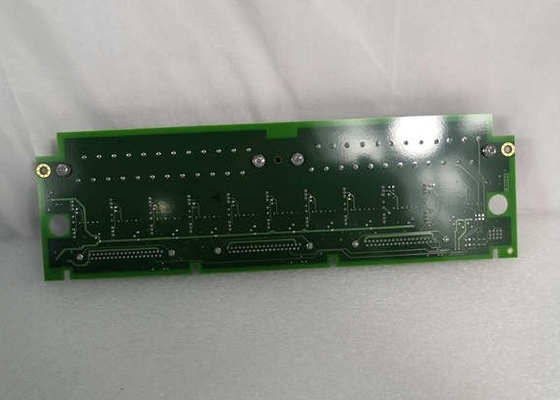

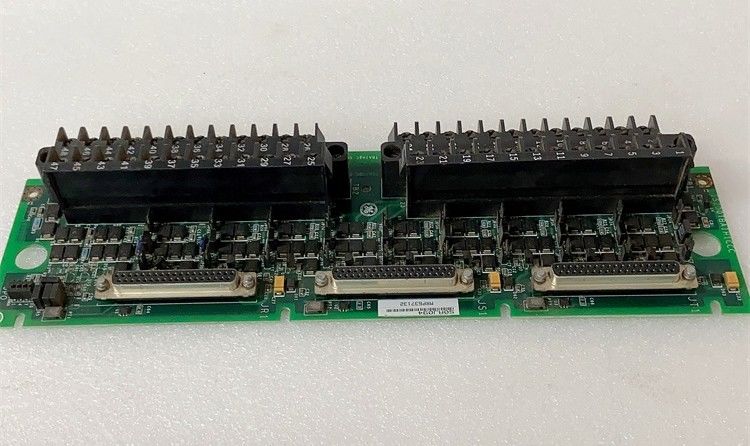

El IS200TBAIH1C es un dispositivo conocido como placa terminal analógica.Mark VI y las otras series de la línea Mark de General Electric fueron creadas para controlar y automatizar los procesos de las turbinas de gas y vapor. La placa de circuito impreso IS200TBAIH1C es un dispositivo muy largo y delgado. La mitad izquierda de la IS200TBAIH1C está ocupada por dos bloques terminales negros.Cada bloque de terminales puede contener hasta veinticuatro terminales en forma de cubo y hechos de metal plateado..
