El control de turbina Mark VI está diseñado como un sistema de control, protección y monitoreo integrado completo para aplicaciones de generadores y accionamiento mecánico de turbinas de gas y vapor.También es una plataforma ideal para integrar todos los controles de la isla de potencia y el balance de la planta (BOP).Los paquetes de entrada/salida de MK Vie contienen dos puertos de red de entrada/salida con un reloj en tiempo real y un procesador para la sincronización de la secuencia de eventos y una placa de adquisición de datos.

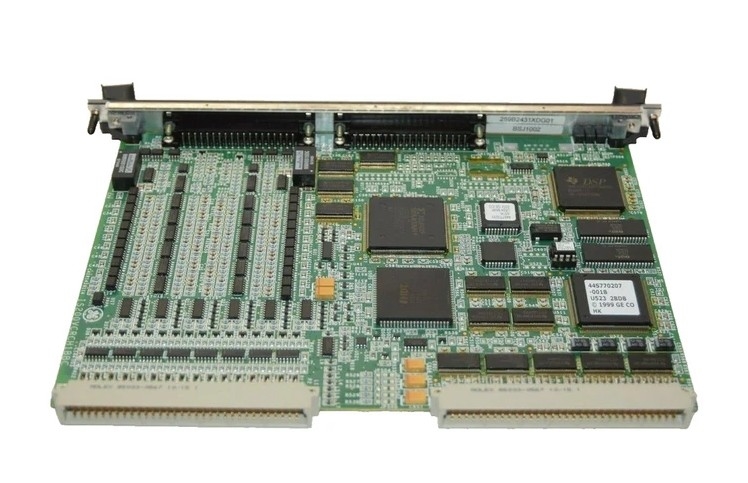

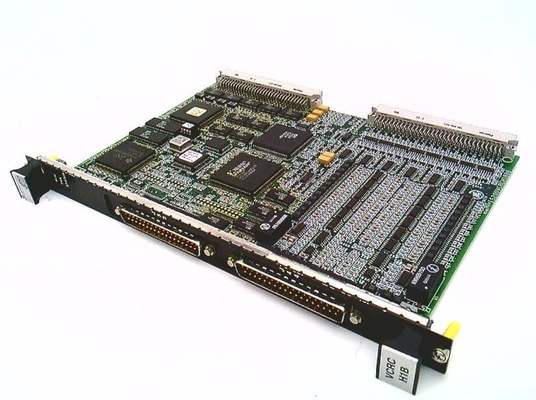

IS200VCRCH1B es una placa de entrada/salida de relé de contacto fabricada por General Electric como parte de la serie Mark VI utilizada en sistemas de control de turbinas de gas.El Contact Input/Relay Output Board acepta 48 entradas discretas y gestiona 24 salidas de relé de un total de cuatro placas de terminales a través de su placa de acompañamiento. El módulo VCCC de doble ancho cabe en el bastidor de E/S VME. En este bastidor se proporcionan dos conjuntos de conexiones J3/J4 para el cableado a las placas terminales TBCI y TRLY.el VCRC es una placa más estrecha que se puede utilizar.

Una placa terminal de entrada de contacto (TBCI) está cableada para las primeras 24 entradas de contacto seco; se necesita una segunda placa terminal para las entradas 25 ≈ 48.La placa terminal está conectada a la plataforma VME que alberga la placa del procesador VCCC por cables con enchufes moldeadosPara las entradas de monitoreo de variables cruciales de la turbina, se dispone de escaneo y registro de alta velocidad a 1 ms por segundo.El registro de la secuencia de eventos (SOE) registra el chat de contacto y las anchuras de pulso de hasta 6 ms, junto con todas las aberturas y cierres de contacto con una resolución temporal de 1 ms.

La tarjeta IS200VCRCH1BBB es muy confiable y, por lo tanto, menos propensa a daños.Así que recomendamos mantener las tarjetas en cajas de almacenamiento sensibles a la estática en condiciones recomendadasEl IS200VCRCH1B es un componente de placa GE Mark VI.El MKVI es parte de la familia Speedtronic de sistemas de gestión de turbinas de gas y vapor que han sido desarrollados y mejorados por General Electric desde el lanzamiento del Mark I en la década de 1960.. The MKVI is the fifth management system in the Speedtronic line and features triple redundant controls on all protection parameters and critical controls as well as advanced control mechanisms for the protection and monitoring of the turbine system.

La placa IS200VCRCH1B funciona como una placa de entrada/salida discreta, una placa de una sola ranura que tiene la misma funcionalidad que una placa VCCC, pero no incluye una placa hija.así ocupa menos espacio en el bastidorSin embargo, dado que las salidas de relé de esta placa utilizan los puertos J3/J4 en el bastidor VME, los cables deben colocarse en el panel frontal. Si esto no es deseable, utilice una placa VCCC en lugar de un PCB VCRC.El GE IS200 es una familia de placas de circuito impreso (PCB) utilizadas en los sistemas de control de turbinas GE Mark VI. The General Electric Mark VI IS200VCRCH1BBB module is a separate input/output terminal processor board designed and manufactured specifically for placement in the original Mark VI series turbine control system.
