DS200SHVMG1A GE SCR Alta tensión M-marco de la placa de interfaz Mark V serie

Se trata de un sistema de control de las emisiones de gases de escape.GEEl valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.

Descripción:

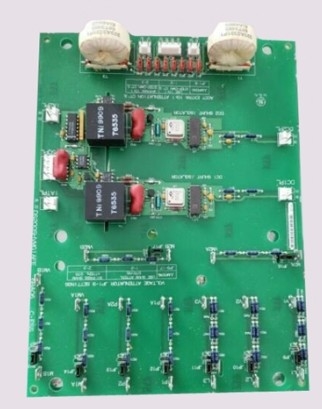

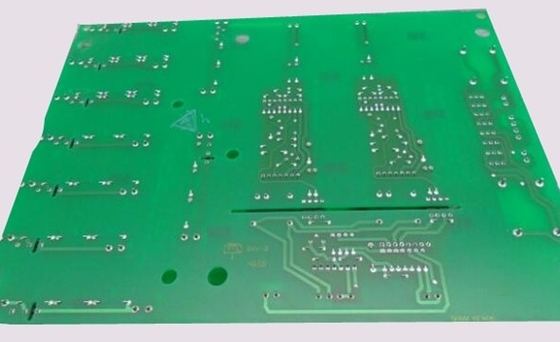

La General Electric DS200SHVMG1A es una placa de interfaz de M-frame de alto voltaje.Esta tarjeta proporciona un medio de interfaz desde el puente SCR del motor de marco M hasta la placa de alimentación (DCFB o SDCI) así como tarjetas de conexión de energía (PCCA).

Varios excitadores y accionadores de la marca GE pueden tener esta placa instalada en su gabinete, aunque este PCB DS200SHVMG1A tiene aplicaciones específicas en los sistemas de control y gestión de viento, vapor,con una capacidad de carga de más de 10 kW.

El DS200SHVMG1A proporciona una gama de funciones para el conductor. Las señales de derivación entre -500 y 500 mV se convierten en salidas de frecuencia diferencial entre 0 y 500 KHz,que luego se envían a una placa DCFB o SDC o a una tarjeta PCCA.

Utilizando derivaciones flotantes positivas y negativas de CC, un circuito VCO (oscilador controlado por voltaje) actúa como punto de conversión para el voltaje.La tarjeta también proporciona 10:1 atenuación de la corriente del transformador para la corriente de la línea CA.

El usuario puede seleccionar la atenuación utilizando 17 saltadores configurables incorporados. Si el rango de voltaje de la línea de CA es de 240 a 600 V, evite los atenuadores. Si el rango de voltaje está entre 601 y 1000 V, el usuario puede seleccionar el rango de tensión de la línea de CA.deben incluirse.
