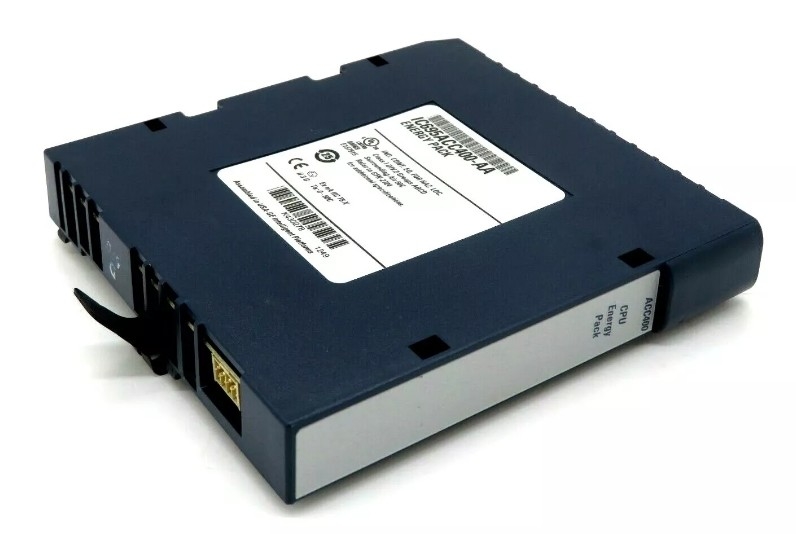

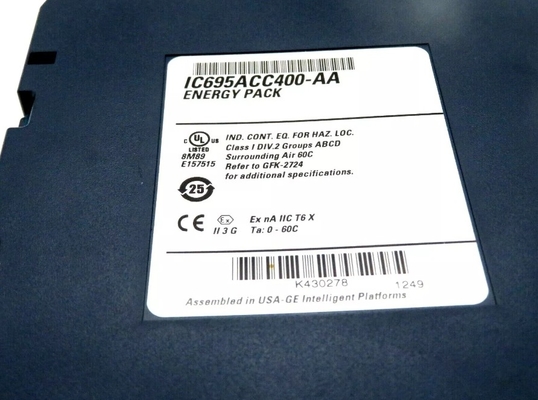

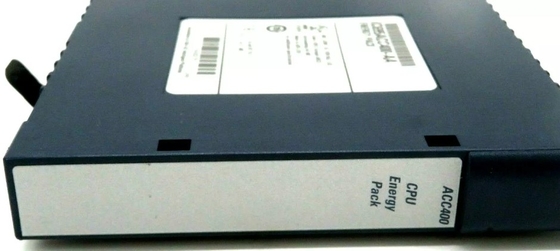

IC695ACC400 Módulo de accesorio del paquete energético GE PACSystems RX3i

Los datos de los datos de los Estados miembros de la UniónGEModulo de accesorio para paquetes de energía PACSystems RX3i

Detalles del producto:

Descripción:

El paquete energético PACSystems* RX3i IC695ACC400 está destinado a ser utilizado con una de las siguientes CPU RX3i: CPE302, CPE305 o CPE310.

En caso de pérdida de energía del sistema, el paquete de energía mantiene la energía el tiempo suficiente para que la CPU escriba el contenido de la memoria del usuario a la memoria flash de almacenamiento no volátil.

El paquete de energía está montado en el lado izquierdo de un módulo RX3i y está conectado a la CPU mediante cable IC695CBL001.

Mientras el sistema está encendido, el paquete de energía carga desde el carril RX3i 24 Vdc a través del cable I695CBL001 que conecta la CPU al paquete de energía.

El paquete energético cumple con la Directiva 2011/65/UE de la UE en materia de protección de la salud (RoHS) utilizando las siguientes exenciones indicadas en el anexo: 7 (a), 7 (c) -I y III.

El paquete de energía se monta en el lado izquierdo de un módulo RX3i. Para evitar ocupar una ranura de plano trasero, debe montarse en el módulo (generalmente una fuente de alimentación) en la ranura 0 del bastidor.

Está conectado a la CPU por cable IC695CBL001. Tenga en cuenta que, cuando se monta en un módulo en la ranura 0, el Energy Pack se extenderá aproximadamente 13 mm (0,5 ") más allá del lado izquierdo del plano trasero.Para instalar el paquete de energía:

1Se engancharán los ganchos de montaje superiores en el marco del módulo del paquete energético, tal como se muestra en la figura 3.

2Gire la parte inferior del paquete de energía en su lugar, enganchando los ganchos inferiores.

3. Conecte el cable IC695CBL001 desde el conector situado en la parte inferior del paquete de energía (figura 2) al conector correspondiente situado en la parte inferior de la CPU.
