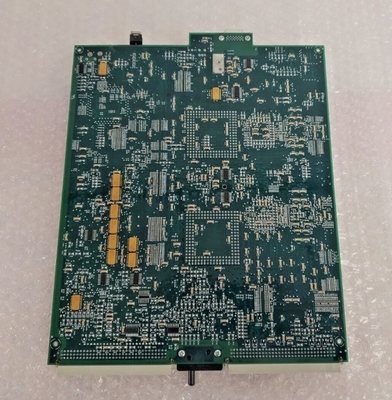

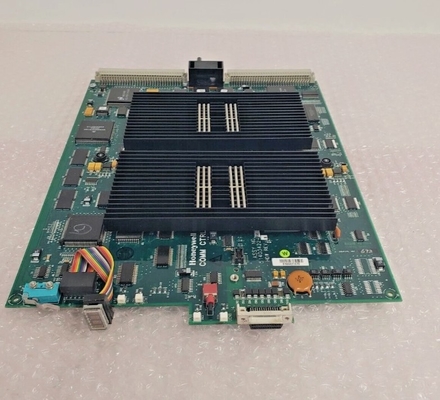

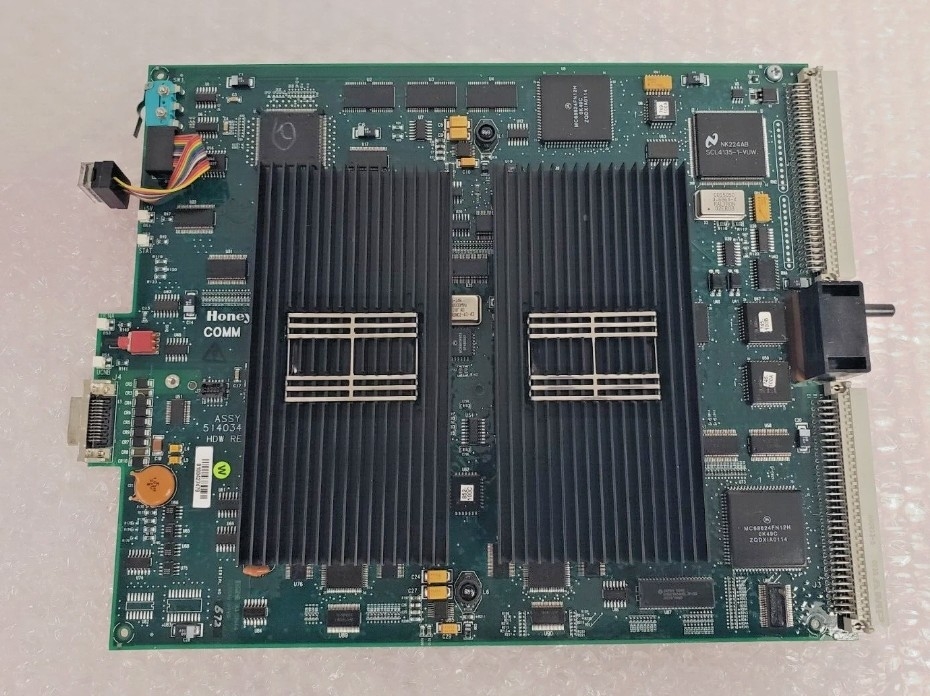

Modulo de procesador de comunicación y control HPM de Honeywell 51403422-150

Modulo de procesador de comunicación y control HPM de Honeywell 51403422-150

Detalles del producto:

Información adicional:

Descripción:

El procesador de comunicación y control de HPM (51403422 - 150) es responsable de las funciones de comunicación de red del HPM. Permite el acceso a los datos de red y el sello de tiempo.Este procesador de control puede ejecutar reguladoresLa Red Universal de Control (UCN) es una red de control de procesos de alta velocidad y alta seguridad.Tiene una banda de portadores de 5 megabits / segundo con control de acceso de bus simbólico.

Los conjuntos HPMM se colocan en las dos posiciones más a la izquierda del archivo de tarjetas.El módulo de interfaz HPM UCN se instala en el conector debajo de la tarjeta de alto rendimiento de comando / control en la primera ranuraLa tarjeta de enlace I/O de alto rendimiento (51309276 - 150) está compuesta por un procesador de enlace I/O, SRAM para la comunicación entre el procesador y la tarjeta de comunicaciones/control,una interfaz controlador/receptor de enlace de E/SEste convertidor suministra +5 Vdc tanto para las tarjetas HPMM como para el módulo de interfaz HPM UCN.

Cuando se suministra energía al HPMM, se enciende el indicador de potencia de cada tarjeta HPMM y el módulo de interfaz UCN HPM.Este indicador se mantiene encendido mientras 24 Vdc del gabinete Sistema de alimentación está disponible. Después de que se aplica la energía, el indicador de estado en la tarjeta de comunicación / control de alto rendimiento se enciende brevemente.el indicador de estado permanece encendido, indicando que no se han detectado fallas en los ensayos.

Los indicadores de los cables UCN en uso están visibles en la parte delantera del módulo de interfaz UCN HPM (Rx - A y Rx - B).También son visibles bajo la portada de la tarjeta de comunicación/control de alto rendimiento (UCN A y UCN B)Estos indicadores ayudan a los usuarios a controlar fácilmente el estado de los cables UCN.
