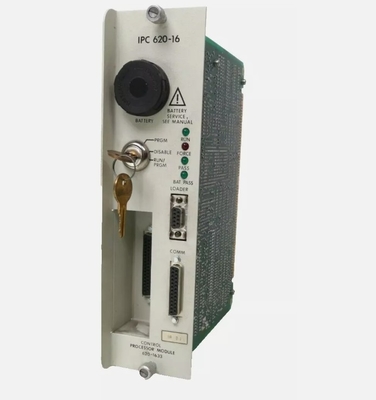

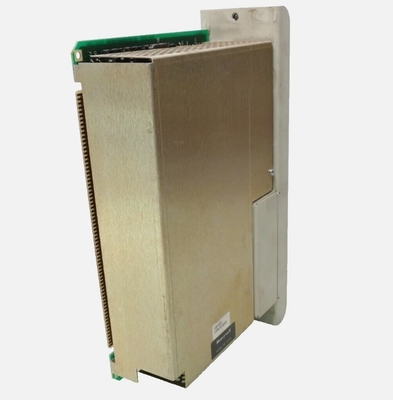

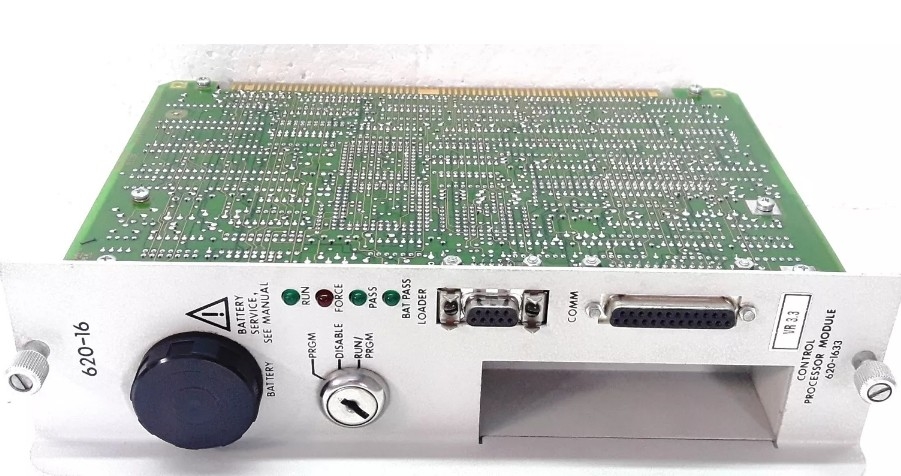

El módulo de procesador de control de Honeywell 620-1633 PROC.8K MEM 1024

El módulo de procesador de control de Honeywell 620-1633 PROC.8K MEM 1024

Detalles del producto:

Información adicional:

Descripción:

La tabla de estado del sistema consta de ubicaciones de memoria de 8 bits de ancho. Almacena información de diagnóstico del sistema del procesador.Esta información se accede a través del cargador / terminal utilizando una dirección decimal de cuatro dígitos y una instrucción PULL en el programa de controlEl conjunto de instrucciones del sistema del procesador 620-06 incluye la instrucción PULL. Tres categorías de información se almacenan en la Tabla de estado del sistema: Diagnóstico del sistema, Estado del hardware del sistema,y Identificación del sistema.

La pantalla de estado del hardware proporciona al usuario datos sobre la revisión del procesador y el estado de prueba, el tiempo de exploración del programa, el estado de las opciones seleccionadas por el interruptor DIP y el recuento de fuerzas.

El procesador envía una señal de fallo de alimentación a los PIOM ubicados en los racks I/0 cuando el procesador está en el modo PROGRAMA o DISHABLE o cuando se produce una pérdida de escaneo del procesador.al recibir la señal de falla de alimentación, o bien apague todas las salidas o mantenga las salidas en su último estado (dependiendo de la configuración del interruptor DIP seleccionada) hasta que se elimine la señal de falla de alimentación.El módulo del procesador desempeña la misma función para los módulos del procesador I/0.

Si la fuente de alimentación en el bastidor del procesador o en un bastidor de E/S detecta que la fuente de alimentación CA es inferior a 83 voltios en un funcionamiento CA de 115 V o a 166 voltios en un funcionamiento CA de 230 V durante más de 11 días.5 milisegundos, la fuente de alimentación envía una señal de fallo de alimentación a los otros racks I/0 y al módulo del procesador.y el procesador deja de funcionar. Tenga en cuenta que el nivel de falla de alimentación para el operatón de 24VDC es de 19 voltios con un retraso de 7 milisegundos.
