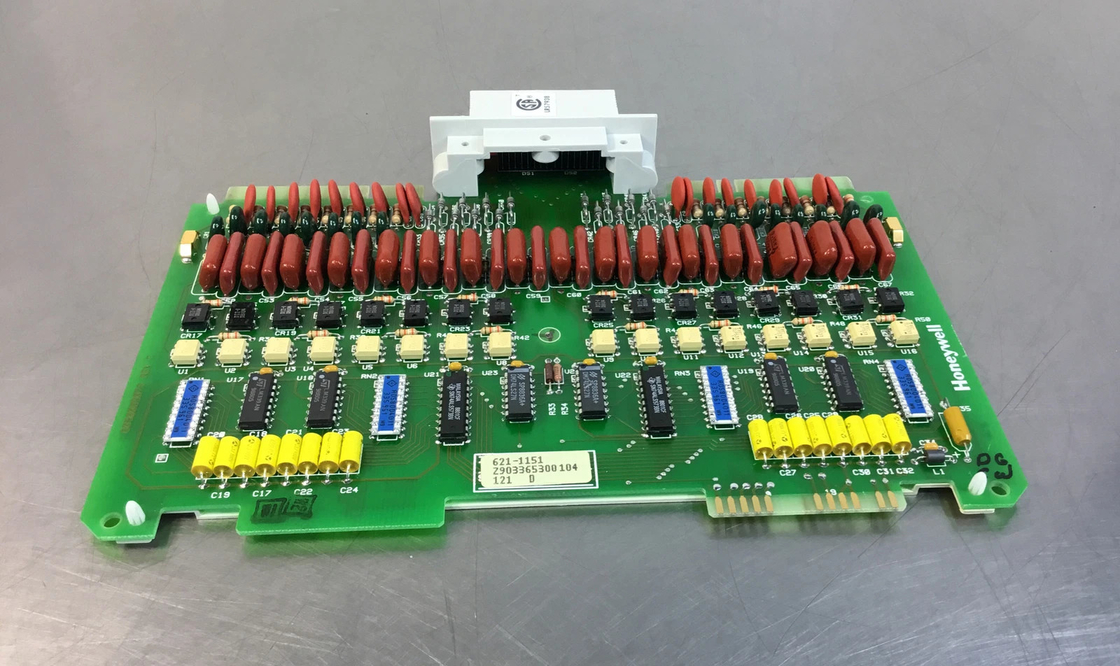

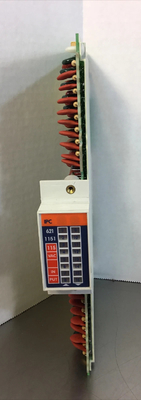

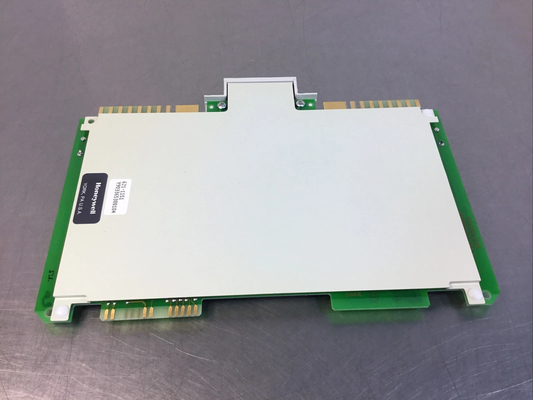

Honeywell 621-1151 Panel de entrada analógica 115V Modulo de control automático de 16 pulgadas de CA

Honeywell 621-1151 Panel de entrada analógica 115V AC, módulo de control automático de 16 puntos

Detalles del producto:

Información adicional:

Descripción:

Cuando esté instalado en un circuito de control de CA sin conexión a tierra, este módulo requiere una conexión separada a L1/+VDC para garantizar el correcto funcionamiento.Mientras que esta conexión no interfiere con la funcionalidad de entrada normalAl estabilizar el circuito, ayuda a prevenir falsas alarmas de falla de tierra, asegurando un diagnóstico preciso.

Un compartimiento de la batería en el PM contiene una batería de célula seca de litio de tamaño AA que proporciona energía de respaldo al área de memoria y registro.La batería está

La salida es de 3,0 voltios y mantendrá tanto las Tablas de Memoria como las Tablas de Registro durante un mínimo de 6 meses.

La tabla de datos de estado de salida del sistema contenida en la placa de circuito impreso del procesador tiene el estado de 768 ubicaciones de salida.El estado de salida de I/0 real se encuentra en las ubicaciones 0-191 y el estado del relé de control en las ubicaciones 192-767Los ajustes preestablecidos del temporizador y del contador, los valores acumulados y otros datos se encuentran en la tabla de registro en las direcciones 4096-4351 de 16 bits de ancho.El cuadro 1 describe las capacidades reales del sistema I/0, direcciones del relé de control y registros de 16 bits.

Una parte separada de la tabla de datos está reservada para la información del estado del sistema.Véase los contenidos de la tabla de estado del sistema en el apéndice.El estado de entrada se almacena en los módulos de entrada individuales y es leído por el procesador durante la ejecución del programa.
