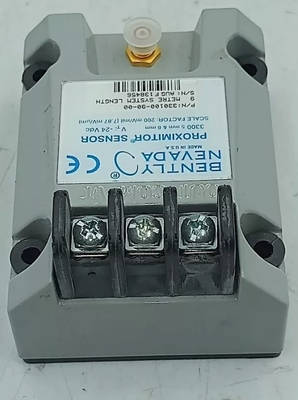

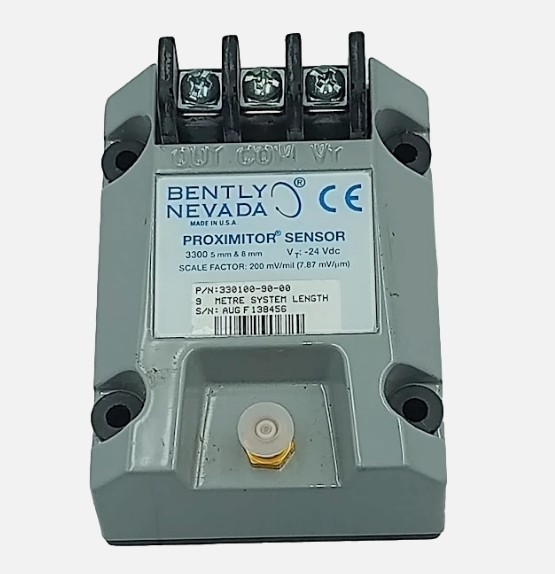

330100-90-00 Sensor de proximidad de la serie 3300 de Bently Nevada 24VDC 8 MM

Las demás:Bently NevadaSensor de proximidad de la serie 3300 24VDC 8 MM

Detalles del producto:

Información adicional:

Descripción:

El sensor de proximidad 3300 XL NSv tiene características similares a las que se encuentran en el sensor de proximidad 3300 XL de 8 mm.Su diseño delgado permite al usuario montarlo en una instalación de alta densidad DIN-rail o en una configuración de montaje de paneles más tradicionalLa inmunidad RFI/EMI mejorada permite al sensor de proximidad 3300 XL NSv obtener la homologación europea del marcado CE sin ninguna consideración especial de montaje.Esta inmunidad RFI también evita que las señales de radio de alta frecuencia cercanas afecten negativamente el sistema del transductorLas tiras terminales de SpringLoc en el sensor de proximidad no requieren herramientas de instalación especiales y facilitan conexiones de cableado de campo más rápidas y altamente robustas.

La sonda 3300 NSv viene en diferentes configuraciones de caja de sonda, incluyendo hilos de sonda blindados y no blindados 1/4-28, 3⁄8-24, M8X1 y M10X1.La sonda de montaje inverso 3300 NSv viene de serie con 3⁄8-24 o M10X1 hilosTodos los componentes del sistema de transductores tienen conectores ClickLoc de latón recubierto de oro.El método de moldeo TipLoc patentado proporciona una unión robusta entre la punta de la sonda y el cuerpo de la sondaEl diseño patentado de CableLoc de Bently Nevada proporciona una fuerza de tracción de 220 N (50 libras) y conecta de forma segura el cable de la sonda a la punta de la sonda.Se recomiendan protectores de conectores para su uso en la conexión del cable de sonda a extensión.Los protectores del conector evitan que la mayoría de los líquidos entren en los conectores ClickLoc y afecten negativamente la señal eléctrica.

El diseño del sistema de transductores 3300 XL NSv le permite reemplazar tanto los sistemas de transductores 3300 RAM como los sistemas de transductores 190 de la serie 3000 o 7000.Las actualizaciones del sistema 3300 RAM al sistema 3300 XL NSv pueden utilizar la sonda existente, cable de extensión y sistema de monitoreo con 3300 XL NSv Proximitor Sensor. Las actualizaciones del sistema de transductores de la serie 3000 o 7000 deben reemplazar la sonda, cable de extensión,y sensor de proximidad con componentes NSv.

Salvo que se indique lo contrario, las siguientes especificaciones son para un sensor de proximidad 3300 XL NSv, cable de extensión y sonda entre 0 °C y +45 °C (+32 °F a +113 °F) a una altitud máxima de 2000 m,con una alimentación de -24 Vdc, una carga de 10 kΩ, un objetivo de acero AISI 4140 suministrado por Bently Nevada que tenga un diámetro de 31 mm (1.2 pulgadas) o más, y una brecha de sonda de 1.0 mm (40 mils).Las especificaciones de precisión e intercambiabilidad del sistema no se aplican cuando se utiliza un sistema de transductores calibrado para cualquier objetivo que no sea un objetivo de acero Bently Nevada AISI 410..

Enlace a la hoja de datos:

Bently Nevada 330100-90-00.pdf
