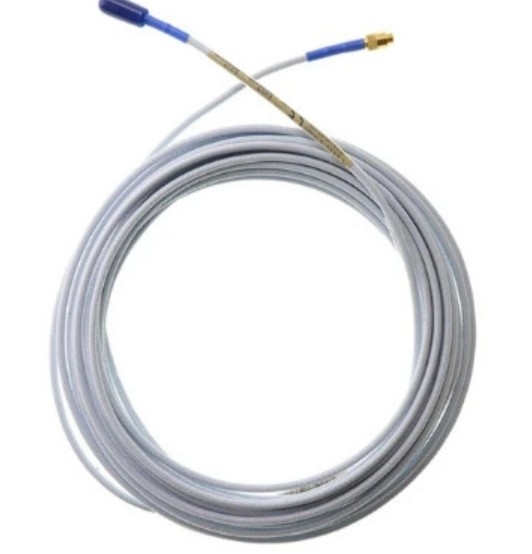

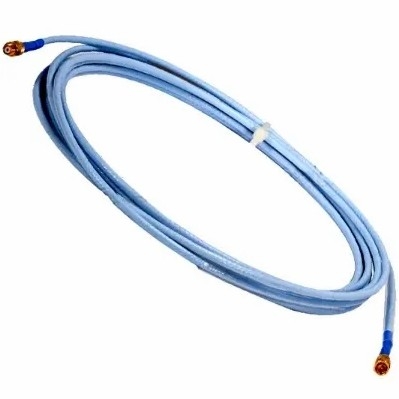

330703-000-040-90-02-CN Bently Nevada 3300 XL 11 mm Proximidad de las sondas

330703-000-040-90-02-CN Bently Nevada 3300 XL 11 mm Proximidad de las sondas

Detalles del producto:

Información adicional:

Descripción:

El sistema de transductor de proximidad 3300 XL de 11 mm tiene una salida de 3,94 V/mm (100 mV/mil) para mediciones de vibración y desplazamiento sin contacto en máquinas portadoras de película fluida.La punta grande de 11 mm permite que este sistema de transductor tenga un rango lineal más largo en comparación con nuestro estándar 3300 XL 8 mm Transductor SystemSe utiliza principalmente en las siguientes aplicaciones en las que es necesario un rango lineal más largo: mediciones de posición axial (impulso). mediciones de expansión diferencial de rampa en turbinas de vapor.Medidas de la posición de la varilla o de la caída de la varilla en compresores recíprocos. mediciones del tacómetro y de la velocidad cero. señales de referencia de fase (Keyphasor).

El transductor de proximidad 3300 XL de 11 mm está diseñado para medir la posición o la vibración en un rango de frecuencia de 0 a 8 kHz.Las aplicaciones típicas de este sistema incluyen vibración radial y posición, posición axial y mediciones del Keyphasor.

Aunque los terminales y el conector del sensor Proximitor están protegidos contra descargas electrostáticas, se deben tomar precauciones razonables para evitar la descarga electrostática durante la manipulación.

La sonda 3300 XL de 11 mm viene en diferentes configuraciones de caja de sonda, incluidos hilos de sonda blindados y no blindados 1⁄2-20, 5⁄8 -18, M14 X 1.5 y M16 X 1.5.El montaje inverso 3300 XL 11 mm sonda viene de serie con 3⁄8-24 o M10 X 1 hilosTodos los componentes del sistema de transductores tienen conectores ClickLoc de latón recubierto de oro.El método de moldeo TipLoc patentado proporciona una unión robusta entre la punta de la sonda y el cuerpo de la sondaEl cable de la sonda está firmemente conectado a la punta de la sonda utilizando nuestro diseño patentado CableLoc que proporciona una fuerza de tracción de 330 N (75 libras).

Enlace a la hoja de datos:

Bently Nevada 330703-000-040-90-02-CN.pdf
