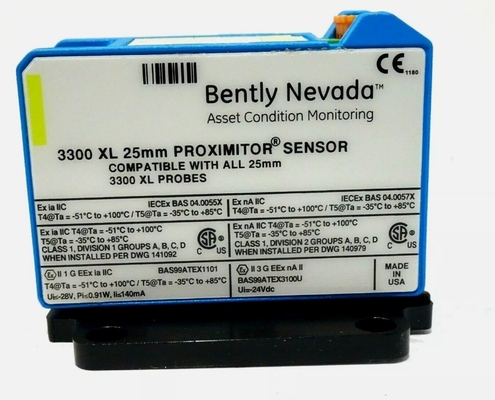

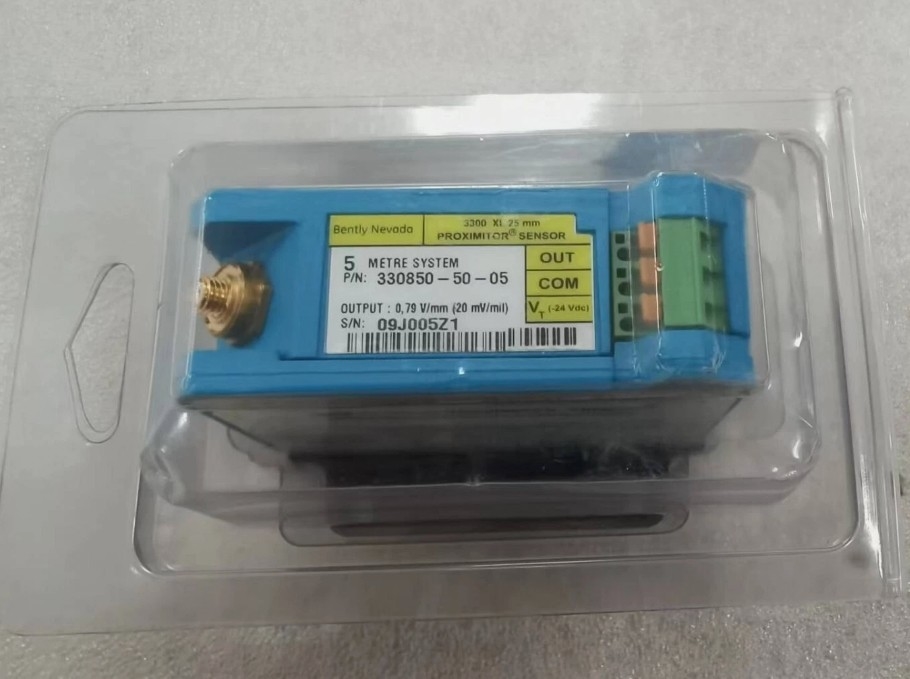

330850-50-05 Bently Nevada 3300 XL 25 MM Sensor de vibración de proximidad

330850-50-05 Bently Nevada 3300 XL 25 MM Sensor de vibración de proximidad

Detalles del producto:

Información adicional:

Descripción:

Salvo que se indique lo contrario, las siguientes especificaciones son para un sensor de proximidad de 3300 XL de 25 mm, cable de extensión y sonda entre 0 °C y +45 °C (+32 °F a +113 °F) a una altitud máxima de 2000 m,con una alimentación de -24 Vdc, una carga de 10 kΩ, un objetivo de acero AISI 4140 suministrado por Bently Nevada que tenga un diámetro de 61 mm (2.4 pulgadas) o más, y una brecha de sonda de 7.0 mm (275 mils).Las especificaciones de precisión e intercambiabilidad del sistema no se aplican cuando se utiliza un sistema de transductores calibrado para cualquier objetivo que no sea un objetivo de acero Bently Nevada AISI 410..

Se puede pedir un soporte deslizante opcional 3300 XL para el transductor de expansión diferencial de 25 mm tanto para transductores individuales como para aplicaciones de entrada complementarias.Este soporte de montaje hace que sea fácil de verificar con precisión el sistema de transductores y la brecha de las sondas al permitir deslizar el sistema de transductores a través de su rango linealLa placa base del soporte deslizante se instala en la superficie interna de la caja de la turbina cerca del cuello de expansión del diferencial.que se une al carro deslizantePara verificar e instalar el transductor, el vehículo se coloca en el suelo y se fija en la placa base con pernos y alambre de seguridad.aflojar los tornillos que sujetan el carro deslizante a la placa base y mover el carro deslizante y las sondasUn accesorio del kit de verificación del indicador de marcado proporciona una referencia midiendo el movimiento del carro deslizante.El 3300 XL Sliding Bracket ayuda a asegurar que el sistema del transductor permanece alineado con y perpendicular al rotor.

La sonda 3300 XL de 25 mm viene en una gran variedad de configuraciones de caja para reemplazar físicamente todas las 7200 estándar de 25 mm,7200 35 mm y 25 mm DE Sistemas de transductores integrales (incluidas las sondas de salida laterales y traseras)El sensor proximador también tiene una salida idéntica a la de los sistemas 7200 y 25 mm DE Integral,permitir a los clientes actualizar sin requerir ningún cambio en la configuración del monitorAl actualizar los sistemas anteriores, todos los componentes del sistema de transductores (sonda, cable de extensión y sensor de proximidad) deben reemplazarse por componentes de 3300 XL de 25 mm.

El correcto funcionamiento del sistema de transductores deberá verificarse durante la instalación y periódicamente después de la misma, moviéndolo físicamente para simular el movimiento del collar del eje.Esto requiere un soporte de montaje que permite que el sistema del transductor para deslizarse en relación con el eje rotor y el cuello.

Enlace a la hoja de datos:

Bently Nevada 330850-50-05.pdf
