330910-05-09-10-01-CN Bently Nevada 3300 XL NSv Sistema de transductor de proximidad

330910-05-09-10-01-CN Bently Nevada 3300 XL NSv Sistema de transductor de proximidad

Detalles del producto:

Información adicional:

Descripción:

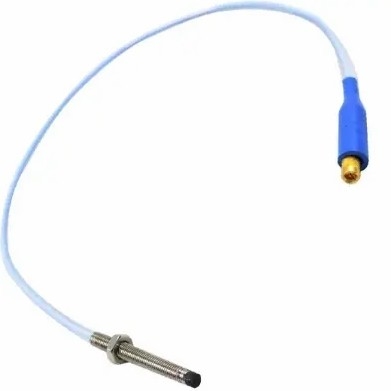

El sistema de transductor de proximidad 3300 XL NSv está destinado a ser utilizado con compresores de aire centrífugo, compresores de refrigeración, compresores de gas de proceso,y otras máquinas con requisitos de instalación estrictosEl sistema de transductor de proximidad 3300 XL NSv consta de: una sonda 3300 NSv; un cable de extensión 3300 NSv; un sensor de proximidad 3300 XL NSv.

Los usos principales para el sistema de transductor 3300 XL NSv son para áreas donde el contador de perforación, vista lateral,o restricciones de retrovisión limitan el uso de los sistemas de transductores estándar Bently Nevada 3300 y 3300 XL de 5 y 8 mmTambién es ideal para aplicaciones de objetivos pequeños, como medir la vibración radial en ejes de menos de 51 mm (2 pulgadas) o la posición axial en objetivos planos de menos de 15 mm (0,6 pulgadas).Se utiliza principalmente en las siguientes aplicaciones en máquinas de rodamientos con película de fluido donde hay un eje pequeño o una visión lateral reducida:: mediciones de vibración radial y posición radial. mediciones de posición axial (empujado). mediciones de tacómetro y velocidad cero. referencia de fase (señales de Keyphasor).

El diseño del sistema de transductores 3300 XL NSv le permite reemplazar tanto los sistemas de transductores 3300 RAM como los sistemas de transductores 190 de la serie 3000 o 7000.Las actualizaciones del sistema 3300 RAM al sistema 3300 XL NSv pueden utilizar la sonda existente, cable de extensión y sistema de monitoreo con 3300 XL NSv Proximitor Sensor. Las actualizaciones del sistema de transductores de la serie 3000 o 7000 deben reemplazar la sonda, cable de extensión,y sensor de proximidad con componentes NSv.

El sistema de transductor 3300 XL NSv tiene un factor de escala promedio de 7,87 V/mm (200 mV/mil), que es la salida más común para los transductores de corriente de remolino.Su vista lateral mejorada y sus características de blanco pequeño le dan un rango lineal más corto que el Bently Nevada 3300 XL-serie 5 y 8 mm Transducer SystemEl rango lineal de 1,5 mm (60 milis) excede el rango lineal del sistema de transductores 190 de la serie 3000.

Enlace a la hoja de datos:

Bently Nevada 330910-05-09-10-01-CN.pdf
