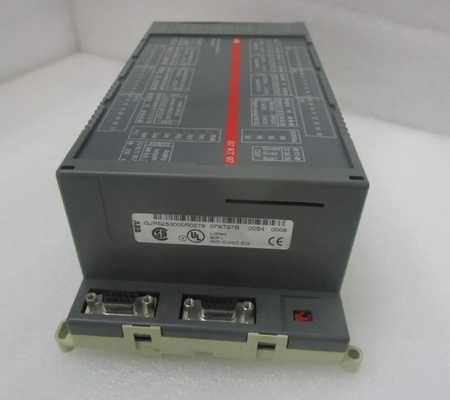

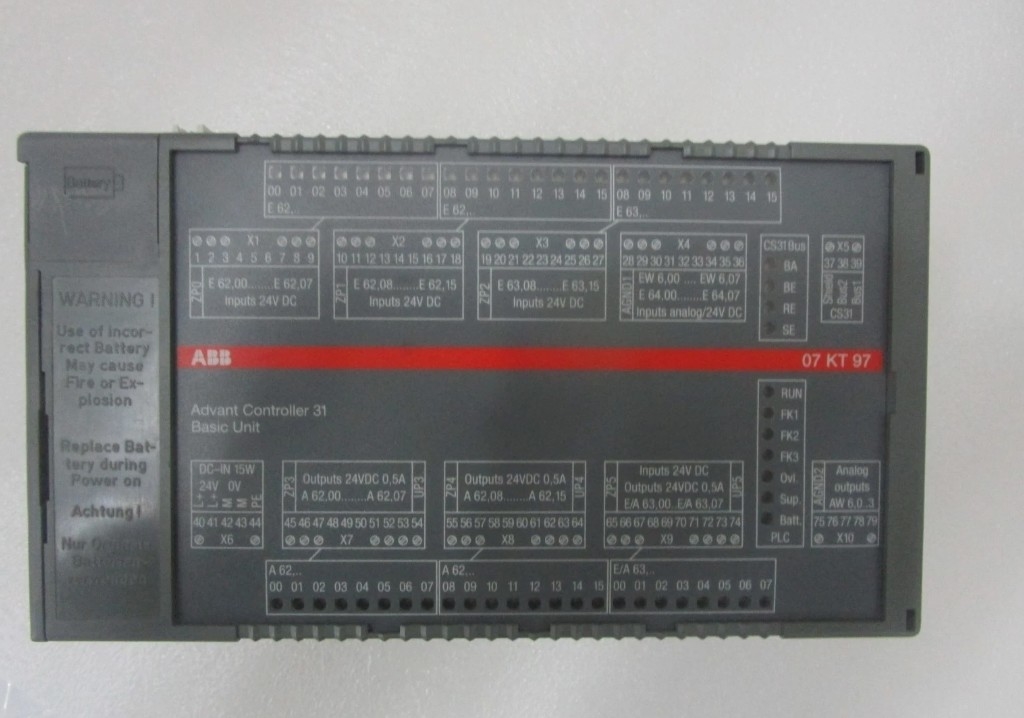

07KT97 GJR5253000R0278 ABB Procontic Unidad básica para la automatización industrial

07KT97 GJR5253000R0278 ABB Procontic Unidad básica para la automatización industrial

Detalles del producto:

Información adicional:

Descripción:

Las especificaciones técnicas de las entradas son las mismas que las de las otras entradas digitales, pero con la siguiente excepción:el varistor para la desmagnetizar de las cargas inductivas (ver figura anterior) también está en efecto en la entradaPor lo tanto, la diferencia de voltaje entre UP5 y la señal de entrada no debe ser mayor que la tensión límite del varistor.que si UP5 = 24 V, el voltaje de la señal de entrada deberá situarse entre -12 V y +30 V. Si UP5 = 30 V, el voltaje de entrada deberá situarse entre -6 V y +30 V.

Si todos los 8 canales del grupo se utilizan como entradas, y si además el terminal UP5 se deja sin conexión, no existen restricciones para las entradas.Las tensiones de la señal de entrada pueden entonces estar dentro de los límites de -30 V y +30 VNo existe ninguna restricción para el grupo de entrada/salida en cuanto a su seguridad contra la polaridad invertida.

Resolución en el sistema PLC: Los valores medidos se convierten con una resolución de 12 bits, es decir, 11 bits más signo para voltaje y 12 bits sin signo para corrientes.5 V y ±5 V se convierten con 10 bits más signo.

Las entradas analógicas pueden utilizarse individualmente en muchos modos de operación diferentes (incluso como entradas digitales).

Enlace a la hoja de datos:

ABB 07KT97 GJR5253000R0278.pdf
