El sistema de entrada digital de ABB DSDI 110AV1 3BSE018295R1 32

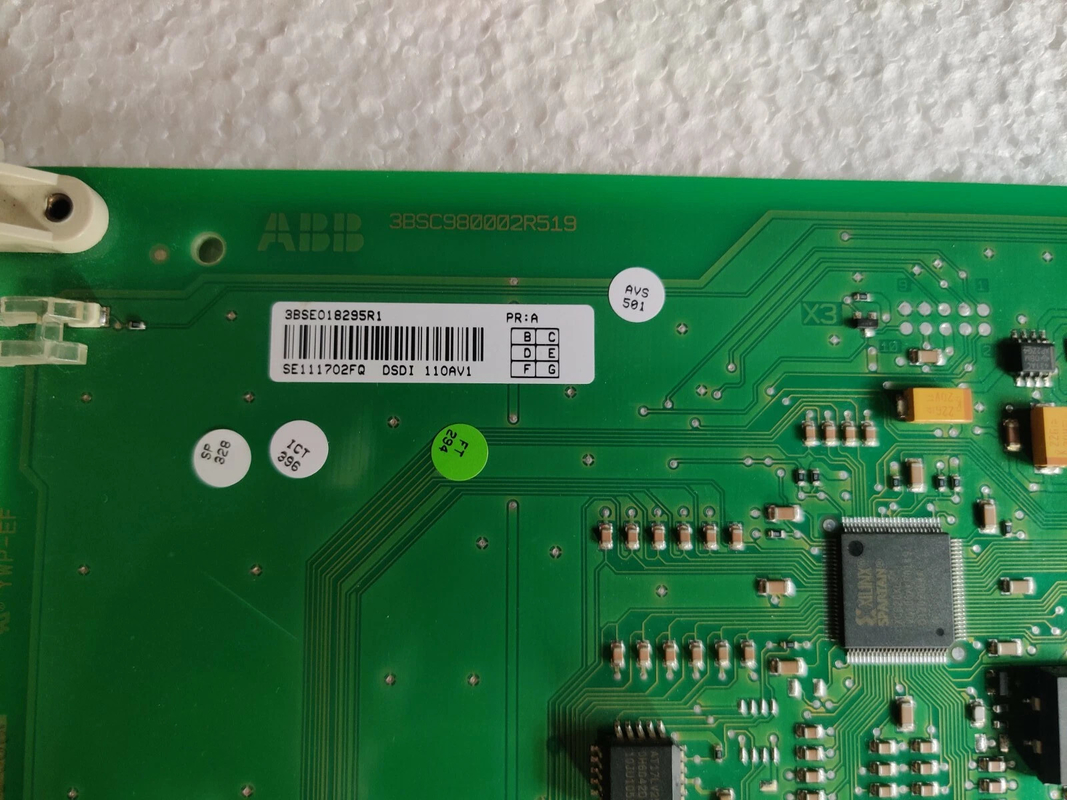

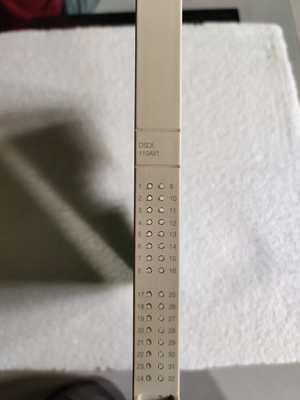

ABB DSDI 110AV1 3BSE018295R1 Tarjeta de entrada digital 32

Detalles del producto:

Descripción:

S100 I/O es el grupo de tarjetas de entrada y salida ubicadas en el subrack de E/S. El subrack de E/S se comunica con el subrack del controlador utilizando la Extensión de Bus a S100 I/O. Están disponibles la Extensión de Bus simple y redundante a S100 I/O. La Extensión de Bus redundante S100 I/O requiere un módulo de procesador redundante. Se proporcionan extensiones de bus eléctricas y ópticas. Consulte la presentación del esquema de la extensión de bus en la Sección 1.7.7, Comunicación o la documentación separada mencionada.

La información en esta sección se divide según las diferentes categorías de tarjetas y se subdivide en Punto Principal, disponible Tipos de Tarjetas y un Diagrama de Bloques de señal.

Con respecto a las unidades de conexión y los cables internos utilizados en las aplicaciones peligrosas y HART, se le remite a la documentación separada.

Entrada Digital, Puntos Principales

• Todas las entradas digitales están optoaisladas del potencial del sistema. Puede existir la agrupación de canales, con respecto al aislamiento. Consulte la información proporcionada con el tipo de tarjeta y el tipo de unidad de conexión reales.

• Puede seleccionar el modo de actualización de la base de datos, ya sea por interrupciones o por escaneo. Los tiempos de ciclo de escaneo se seleccionan normalmente en el rango de 10 ms a 2 s.

• Algunas tarjetas ofrecen extensión de pulsos, por ejemplo, para evitar el escaneo rápido de los botones.

• Las señales de entrada se filtran en la tarjeta de entrada para suprimir los efectos de las interferencias eléctricas o los contactos de rebote. El tiempo de filtro es fijo a 5 ms o configurable según el tipo de tarjeta seleccionado.

• Los tipos de tarjetas que ofrecen escaneo controlado por interrupciones son los más adecuados para obtener eventos con etiquetas de tiempo.

Enlace de la hoja de datos: 3BSE018295R1.pdf
