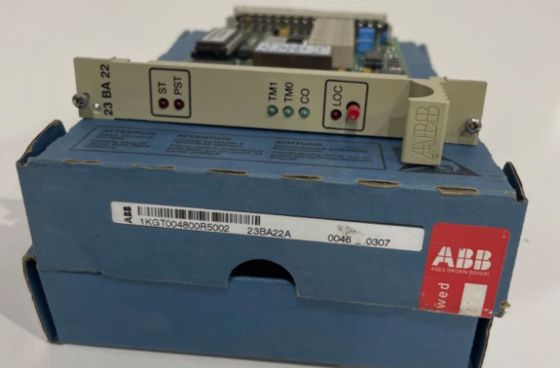

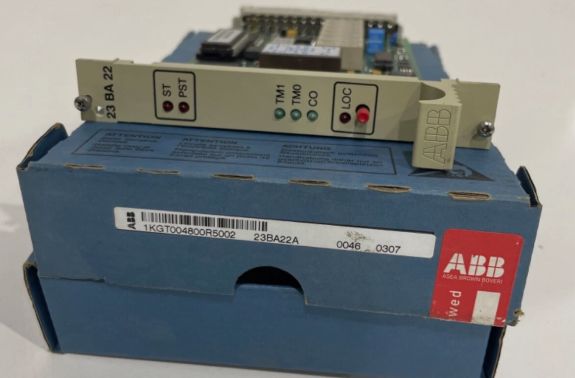

23BA22 1KGT004800R5002 Tarjeta de Monitoreo de Salida de Comando ABB

23BA22 1KGT004800R5002 Tabla de control de salida de comando de ABB

Detalles del producto:

Descripción:

Después de que la unidad de comunicación y el módulo de la placa de salida reciban y verifiquen con éxito un comando de objeto, se ejecutan los siguientes pasos antes de la emisión final del comando:

• Se activa el panel de control de salida de comando 23BA22 (1 de n).

• Se mide y compara la resistencia de los relés enchufables insertados en el circuito de salida de conmutación con los umbrales superior e inferior parametrizados.

Si la resistencia se encuentra dentro de los límites, la salida del comando del objeto al dispositivo seleccionado se activa a través de la placa de salida binaria 23BA20.

• Se inicia el temporizador de pulso de salida de comando para controlar la duración del pulso, desactivando la salida de comando en función de la indicación de respuesta o cuando expire el tiempo de pulso a bordo 23BA22.

• El comando se cancela si no se cumplen las condiciones de ensayo durante la verificación.

En las aplicaciones estándar, una placa de control de salida de comando 23BA22 por estación RTU es suficiente para la verificación (1 de n).

Cuando se inserten relés enchufables con valores de resistencia diferentes, dos circuitos de control independientes pueden ser accionados por la placa 23BA22 si la tensión de ensayo auxiliar se suministra por fuentes de tensión aisladas separadas..
