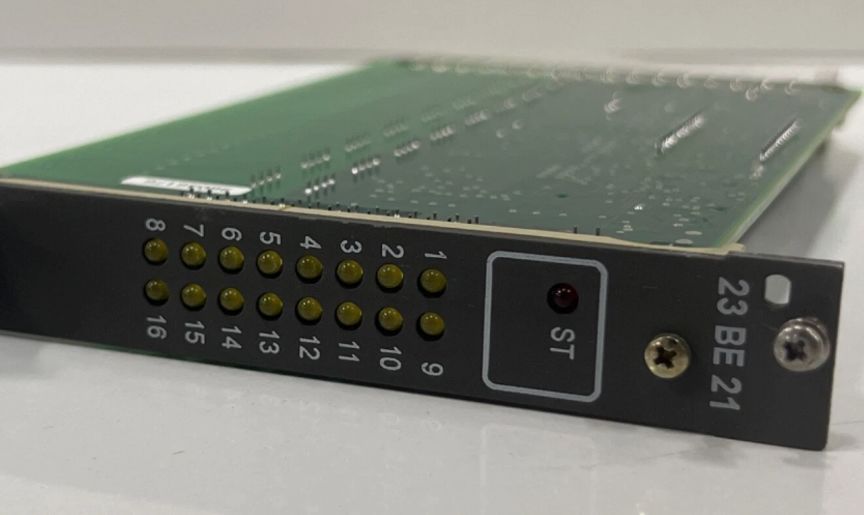

23BE21 1KGT004900R5012 Tabla de entrada binaria de ABB

23BE21 1KGT004900R5012 Tarjeta de entrada binaria ABB

Detalles del producto:

Descripción:

El módulo de entrada binaria 23BE21 proporciona 16 entradas aisladas eléctricamente, que admiten hasta 16 señales de proceso binarias. El escaneo y procesamiento de entradas cuentan con una alta resolución temporal de 1 milisegundo.

Las señales de entrada se pueden asignar a funciones de procesamiento de acuerdo con las reglas de configuración.

El módulo permite un voltaje de procesamiento de 24 a 60 V CC. Todas las entradas cuentan con indicación de señal LED. El módulo tiene un circuito de retorno común para cada 8 entradas.

El módulo 23BE23 puede procesar los siguientes tipos de señal o sus combinaciones:

– 16 señales de información de un solo punto (SPI) con marca de tiempo

– 8 señales de información de doble punto (DPI) con marca de tiempo

– 2 valores medidos digitales de 8 bits (DMI8)

– 1 valor medido digital de 16 bits (DMI16)

– 16 totales integrados (máximo 120 Hz) (ITI)

– 2 señales de información de posición de paso de 8 bits (STI)

– 2 entradas de cadena de bits de 8 bits (BSI8)

– 1 entrada de cadena de bits de 16 bits (BSI16)

– O combinaciones de estos tipos de señal

El microcontrolador del módulo maneja todas las tareas críticas para el tiempo para las funciones de procesamiento parametrizadas. Además, se comunica interactivamente con el bus de E/S RTU.

Todos los datos de configuración y los parámetros de procesamiento se cargan mediante la unidad de comunicación a través del bus de E/S RTU.
