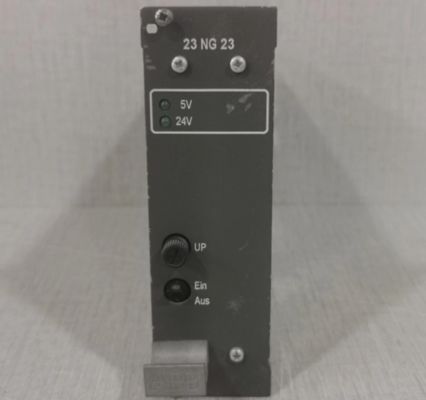

23NG23 1K61005400R5001 Módulo de fuente de alimentación ABB

23NG23 1K61005400R5001 módulo de suministro de energía ABB

Detalles del producto:

Descripción:

La fuente de alimentación 23NG23 proporciona +5 V DC (U1) y +24 V DC (U2) a la subpiel RTU232.

Función de procesamiento:

El tablero 23NG23 ocupa una posición fija en cada subpiedra RTU232, específicamente en la ranura 1 y la ranura 5.

La tensión de salida del proceso auxiliar UP(F2) no se utiliza dentro del sistema RTU232 y no está cableada en la subrepresa.

Notas operativas clave:

El fusible primario se encuentra en el lado derecho de la fuente de alimentación.

El LED verde se apaga cuando falla el voltaje de salida.

Solo se podrán sustituir unidades de alimentación idénticas para evitar interrupciones de alimentación.

El encendido se realiza mediante el interruptor ON-OFF (S1) del panel frontal.

Especificaciones de la potencia de salida:

Potencia de salida total: ≈41,8 W, distribuida como:

+5 V a 5000 mA = 25 W

+24 V a 700 mA = 16,8 W

¢ Utilice el cuadro 1 para calcular la carga total de la configuración de la subrepresa.

Requisito de carga crítica:

Una carga básica mínima de 232 mA a +5 V de CC es esencial para regular el 24 V de CC dentro del rango de datos técnicos especificado.

Cuando no se extraiga carga o carga insuficiente del circuito de corriente continua de +5 V, la corriente continua de 24 V caerá por debajo del rango de tolerancia definido sin previo aviso.
