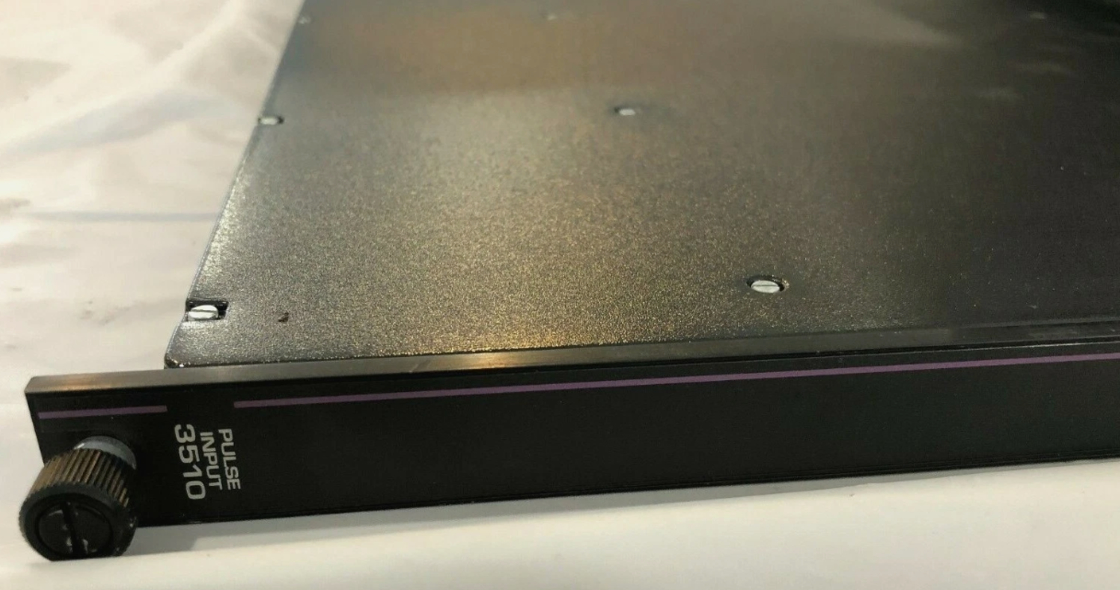

3510 Módulo de entrada de pulso de Invensys Triconex

3510 Módulo de entrada de pulsos Invensys Triconex

Detalles del producto:

Descripción:

Módulo de entrada de pulsos

El módulo de entrada de pulsos (PI) proporciona ocho entradas de alta sensibilidad y alta frecuencia, optimizadas para su uso con sensores de velocidad magnéticos no amplificados que se encuentran comúnmente en equipos rotativos (por ejemplo, turbinas, compresores). Detecta las transiciones de voltaje de las entradas del sensor magnético y acumula estas transiciones dentro de una ventana de tiempo configurable (medición de la tasa). El recuento resultante genera valores de frecuencia o RPM, transmitidos al procesador principal con una precisión de tiempo de ±1 μs.

Arquitectura de triple canal

Tres canales de entrada independientes procesan todos los datos en paralelo

Cada canal entrega datos al procesador principal para la votación, lo que garantiza la máxima integridad

Los diagnósticos continuos por canal activan los indicadores de fallas y las alarmas del chasis en caso de falla

Tolerancia a fallas: Funciona normalmente con fallas únicas; funcionalidad parcial mantenida durante múltiples fallas

ADVERTENCIA:

Sin función de acumulación – Optimizado solo para la medición de la velocidad de rotación

Para la acumulación de pulsos, use el modelo 3515
