Detalles del producto:

Descripción:

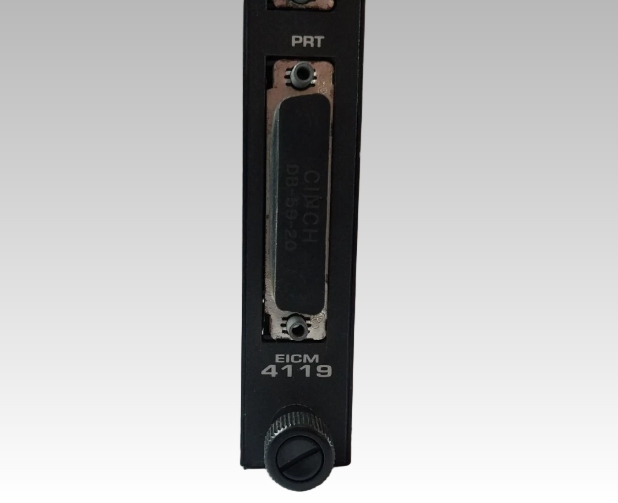

El Módulo de Comunicación Inteligente Mejorado (EICM) Modelo 4119A permite que el Tricon se comunique con maestros y esclavos Modbus, TriStation 1131 e impresoras.

Para las conexiones Modbus, el usuario del EICM puede seleccionar la interfaz punto a punto RS-232 para un maestro y un esclavo, o la interfaz RS-485 para un maestro y hasta 32 esclavos. El tronco de la red RS-485 puede ser de uno o dos pares trenzados de cables de hasta un máximo de 4,000 pies (1,200 metros).

Cada EICM contiene cuatro puertos serie y un puerto paralelo que pueden funcionar simultáneamente. Cada puerto serie se puede configurar como un maestro Modbus con hasta siete maestros Modbus por chasis Tricon. Un solo sistema Tricon admite un máximo de dos EICMs, que deben residir en una ranura lógica.

(La función de repuesto en caliente no está disponible para el EICM, aunque puede reemplazar un EICM defectuoso mientras el controlador está en línea). Cada puerto serie tiene una dirección única y admite la interfaz Modbus o TriStation. La comunicación Modbus se puede realizar en modo RTU o ASCII
El puerto paralelo proporciona una interfaz Centronics a una impresora.

Cada EICM admite una velocidad de datos agregada de 57.6 kilobits por segundo (para los cuatro puertos serie).

Los programas para el Tricon utilizan nombres de variables como identificadores, pero los dispositivos Modbus utilizan direcciones numéricas llamadas alias. Por lo tanto, se debe asignar un alias a cada nombre de variable Tricon que será leído o escrito por un dispositivo Modbus. Un alias es un número de cinco dígitos que representa el tipo de mensaje Modbus y la dirección de la variable en el Tricon. Un número de alias se asigna en TriStation 1131.
Cualquier dispositivo Modbus estándar puede comunicarse con el Tricon a través del EICM, siempre que se asignen alias a las variables Tricon. Los números de alias también deben usarse cuando las computadoras host acceden al Tricon a través de otros módulos de comunicación, como el NCM.
