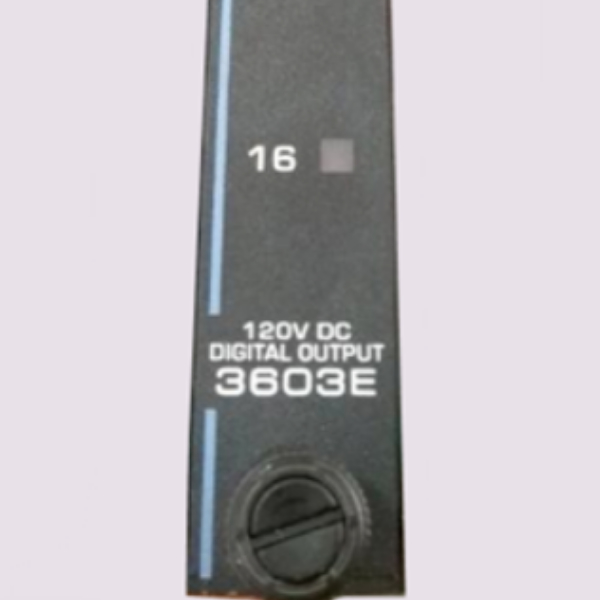

3603E Triconex Digital Output Module TMR Architecture

3603E módulos de salida digital de Invensys Triconex

Detalles del producto:

Descripción:

Un módulo de salida digital TMR (DO) recibe señales de salida de los procesadores principales en cada uno de los tres canales.

Cada conjunto de tres señales es entonces votado por un circuito de salida especial cuádruplicado en el módulo.Los circuitos de votantes cuádruplicados proporcionan redundancia múltiple para todas las rutas de señal críticas, garantizando la seguridad y la máxima disponibilidad.

Cada módulo de salida digital TMR dispone de un circuito de voltaje-loopback que verifica el funcionamiento de cada interruptor de salida independientemente de la presencia de una carga y determina si existen fallas latentes.Si la tensión de campo detectada no coincide con el estado ordenado del punto de salida, se activa el indicador de alarma de carga/fusible..

Además, se realizan diagnósticos continuos en cada canal y circuito de un módulo de salida digital TMR.

El fallo de cualquier diagnóstico en cualquier canal activa el indicador de falla, que a su vez activa la señal de alarma del chasis.El módulo está garantizado para funcionar correctamente en presencia de un solo fallo y puede seguir funcionando
funcionan correctamente con ciertos tipos de fallas múltiples.
