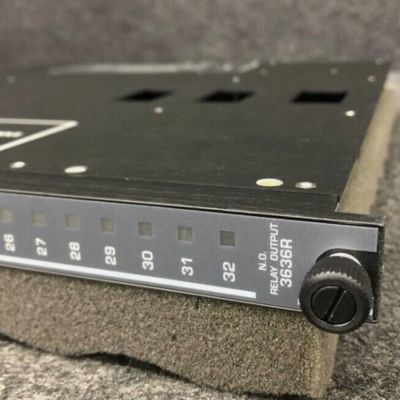

Módulo de salida de relé Triconex 3636R para sistemas DCS

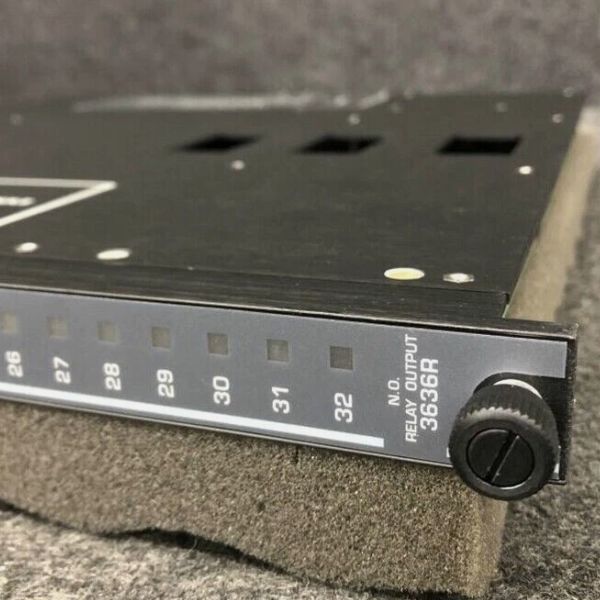

Módulo de salida de relé (RO) 3636R Invensys Triconex

Detalles del producto:

Descripción:

El módulo de salida de relé (RO) modelo 3636R/T es un módulo no triplicado para usar en puntos no críticos que no son compatibles con interruptores de salida de estado sólido de “lado alto”. Un ejemplo es la interfaz con paneles de anunciación. El módulo de salida de relé recibe señales de salida de los procesadores principales en cada uno de los tres canales.

Los tres conjuntos de señales se votan y los datos votados se utilizan para accionar los 32 relés individuales.

Cada salida tiene un circuito de retroalimentación que verifica el funcionamiento de cada interruptor de relé independientemente de la presencia de una carga, mientras que los diagnósticos continuos prueban el estado operativo del módulo. La falla de cualquier diagnóstico activa el indicador de falla, que a su vez activa la alarma del chasis.

El módulo de salida de relé viene con contactos normalmente abiertos (NO). Admite módulos de repuesto en caliente y requiere un panel de terminación externo (ETP) separado con una interfaz de cable al backplane Tricon.
