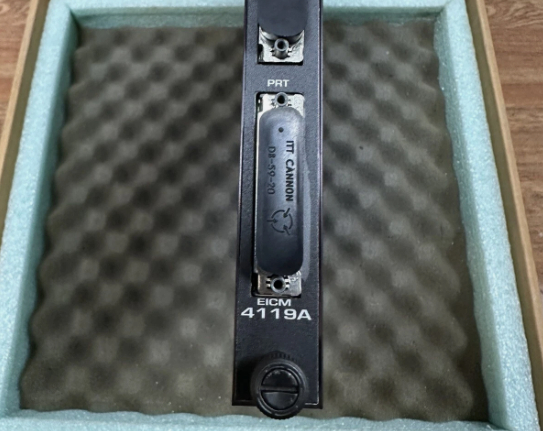

4119A Módulo de Comunicación Inteligente Mejorado Triconex

4119A Módulo de Comunicación Inteligente Mejorado Invensys Triconex

Detalles del producto:

Descripción:

El modelo 4119A Módulo de Comunicación Inteligente Mejorado (EICM) permite que el Tricon se comunique con maestros y esclavos Modbus, TriStation e impresoras. Para las conexiones Modbus, el usuario del EICM puede seleccionar la interfaz punto a punto RS-232 para un maestro y un esclavo, o la interfaz RS-485 para un maestro y hasta 32 esclavos. El tronco de la red RS-485 puede ser de uno o dos pares trenzados de cables hasta un máximo de 4.000 pies (1.200 metros).

Cada EICM contiene cuatro puertos serie y un puerto paralelo que pueden funcionar simultáneamente. Cada puerto serie se puede configurar como un maestro Modbus con hasta siete maestros Modbus por chasis Tricon. Un único sistema Tricon admite un máximo de dos EICMs, que deben residir en una ranura lógica. (La función de repuesto en caliente no está disponible para el EICM, aunque puede reemplazar un EICM defectuoso mientras el controlador está en línea). Cada puerto serie tiene una dirección única y admite la interfaz Modbus o TriStation.

La comunicación Modbus se puede realizar en modo RTU o ASCII. El puerto paralelo proporciona una interfaz Centronics a una impresora.
