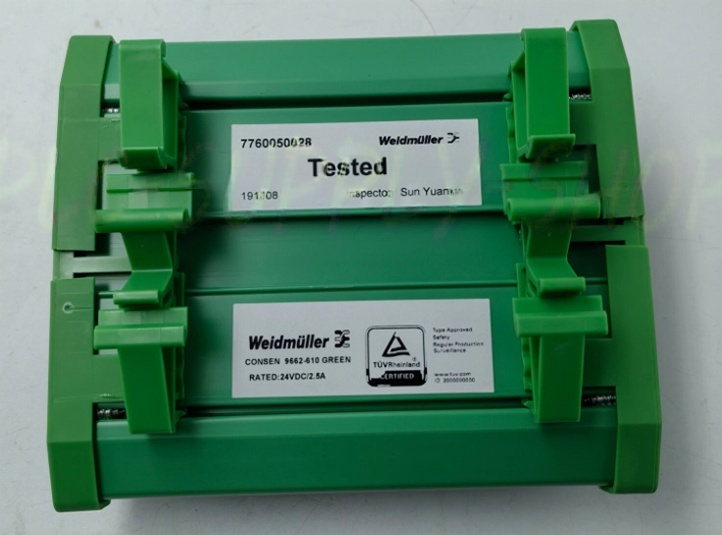

9662-610 7760050028 Invensys TRICONEX Junta de las terminales
Detalles del producto:
| Nombre de la marca |
Invensys Triconex y sus efectos secundarios |
| Modelo |
Las demás |
| Catálogo |
Arquitectura TMR |
| Origen |
Estados Unidos (EE.UU.) |
| Dimensión |
16*16*12 cm |
| Peso |
1 kg |
| Código del SH |
8537101190 |
| Pago |
T/T |
| Precio de venta |
400 dólares. |
| Garantización |
12 meses |
| Tiempo de entrega |
3 a 5 días hábiles |
Descripción:
El panel de terminación 9662?? 610 es compatible con 24 módulos de salida digital VDC y tiene 16 cargas
terminales y terminales de energía comunes (PWR+ y PWR).
Cuando se utilicen módulos de 32 puntos, debe utilizarse dos paneles de término para cada módulo de salida digital.
Cada panel de término viene con dos conjuntos de etiquetas: 1-16 y 17-32.
las etiquetas, véase el apéndice F, etiquetas de los paneles.
Especificaciones
Esta tabla describe las especificaciones para el 9662?? 610.
Módulos compatibles
Esta tabla describe los módulos de salida digital compatibles con 9662 ∼ 610.
PRECAUCIÓN Utilice el panel de terminación 9662-610 únicamente con módulos de autoprotección.
Cuadro 67 Especificaciones para el panel térmico 9662·610
Descripción de las características
Tipo de panel común
Punto 16
Corriente total máxima1
1Cuando el panel 9662-610 se utiliza con el módulo DO modelo 3625, la corriente total máxima es de 10
Amperios por panel terminal para limitar la disipación de energía del módulo.
16 amperios
Cuadro 68 Módulos compatibles con el 9662?? 610
Parte del módulo
Número
Puntos por
Descripción del módulo
3624 16 24 VDC, común, supervisado, opto-aislado, auto-protegido, TMR
3625 32 24 VDC, común, supervisado/no supervisado, opto-aislado,
autoprotección, TMR
3664 32 24 VDC, común, opto-aislado, auto-protegido, doble
3674 32 24 VDC, común, opto-aislado, auto-protegido, doble
